Paso 5: Montaje - LEDs

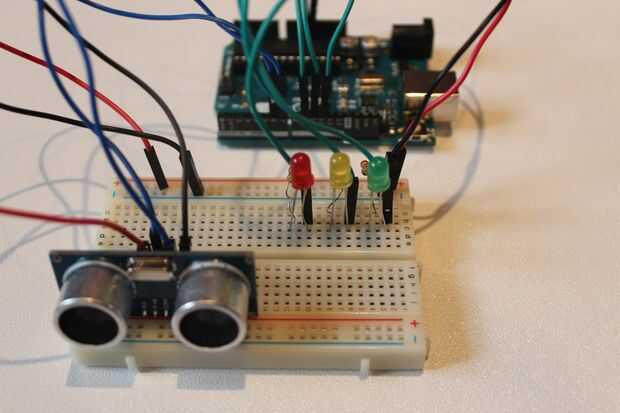

El siguiente paso es conectar el LED y la placa Arduino. Si usted necesita, I altamente recomendamos que usted consulte el cuadro de configuración (paso 2), colocar los LEDs es bastante fácil, que hay mucha repetición. Vamos a fijar primero el LED verde. Así que la manera de hacer esto, es para conectar el ánodo (la pata más larga) al pin 11 en el Arduino con un cable verde y para conectar el cátodo (la pierna más corta) el canal negativo en la protoboard, utilizando una resistencia de 220 ohm. Repita este paso para el amarillo y el LED rojo, olvide conectar el ánodo (la pata más larga) de la luz amarilla al pin 10 en el Arduino y luego conectar el ánodo del LED al pin 9. Una vez que ha hecho esto, la configuración debe asemejarse a la imagen de arriba.
* NOTA *
Resistencias no son absolutamente necesarias, sin embargo se recomienda para ser utilizado.
