Sistema de seguridad Sensored movimiento (2 / 6 paso)

Paso 2: Realizar el circuito de relé

Piezas que se necesita

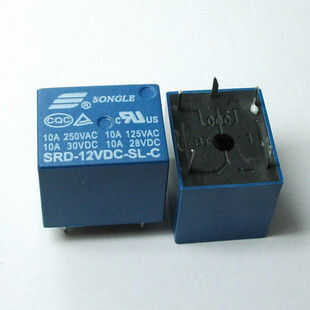

  • Un relé (SRD-12VDC-SL-C)
  • Resistencia de 10K
  • IN4007 Diodo de rectificador

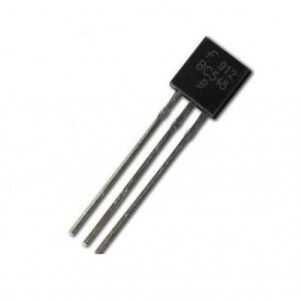

  • Transistor BC548

Circuito

He dado el esquema a continuación para el relé, a trabajar con el Arduino en el documento de word a continuación y después de completar el circuito se puede probar usando el código de prueba de relé hice y también se proporciona a continuación.
