Paso 3: Construir el circuito y conectar las partes externas.

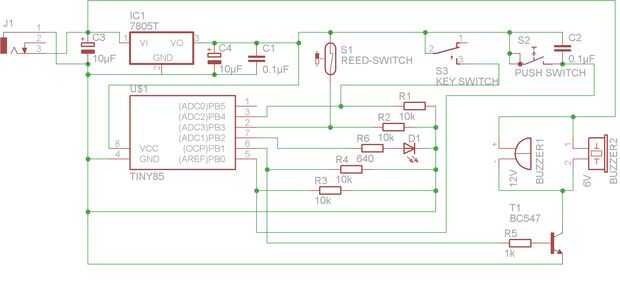

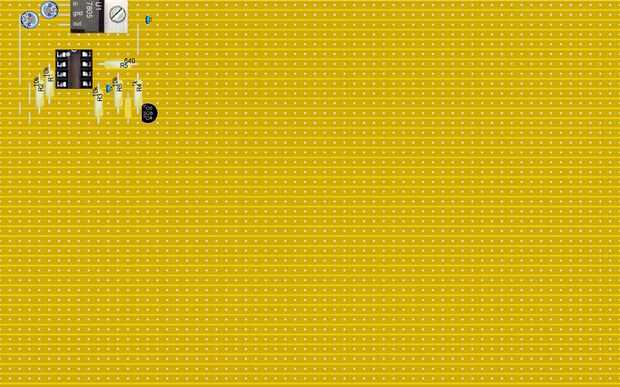

Aquí puedes encontrar el esquema del circuito. También subí mi diseño para el PCB pelado. Si usted construir exactamente de acuerdo con mi diseño y luego las posibilidades son más altas que todo funcionará al final.

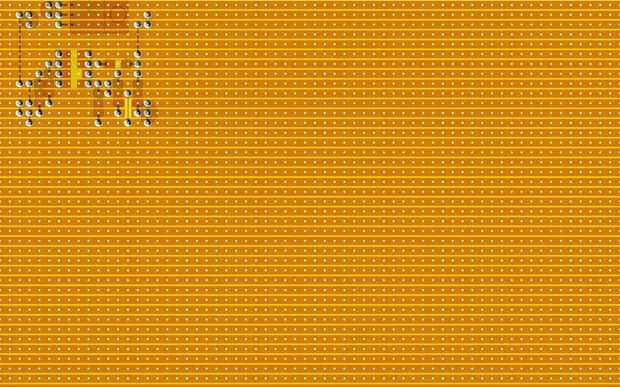

Y no olvides hacer interrupciones en los rastros de cobre! Ésos son los puntos amarillos en el segundo plano.

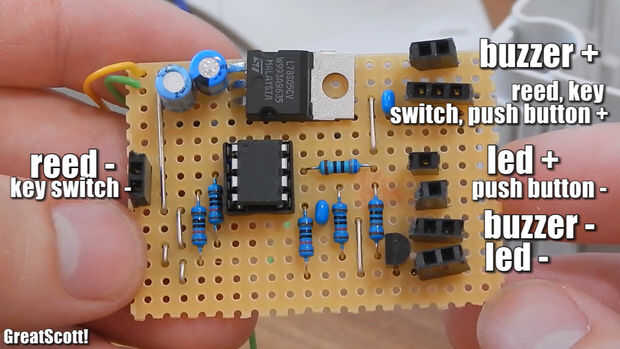

Si se las arregló para terminar el circuito entonces seguir adelante y conecta las partes externas como el interruptor de láminas o la clave Davidpara el PCB principal. Usar mi foto de la PCB como referencia.
