Paso 1: Las herramientas
Vamos a programar una placa Arduino. Elegí un Arduino Uno, pero podría utilizar el uno que prefiere.
Para la parte de radio del proyecto, vamos a enviar mensajes con Sigfox gracias a un aquenio. El aquenio es un escudo de Arduino que usa un modem creado por Telecom, el TD1208 (se adjunta el Manual). Se basa en un chip de M3 brazo corteza con una pila de radio Sigfox. El aquenio con Arduino requiere añadir una biblioteca a su proyecto. Snootlab, que creó el aquenio, ha desarrollado una librería que nos permite enviar comandos al módem muy fácilmente (enlace de GitHub).
Aquí hay otras soluciones que permitan utilizar Sigfox en su proyecto: sitio web de los fabricantes de Sigfox
Enchufe el aquenio en el tablero como si hubiera hecho con cualquier escudo y no olvide agregar la antena.
Por último vamos a utilizar un sensor PIR que analiza infrarrojo variaciones de su entorno y crea una tensión en caso de movimiento. Un punto importante es que nuestro objeto no hará la diferencia entre animales y seres humanos.
El sensor tiene 3 pines (aquí es una hoja de datos):
- La alimentación (+ 5V)
- El suelo
- Una salida digital

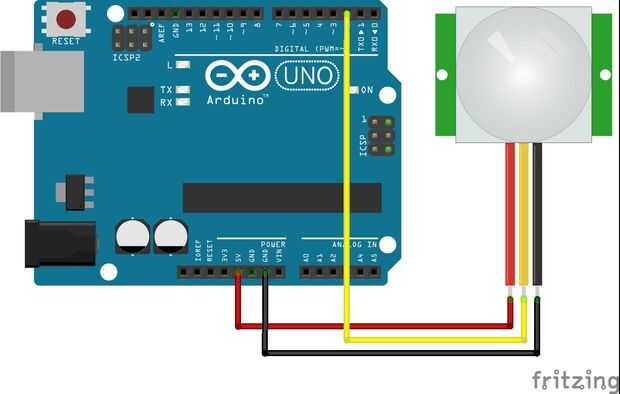

Una foto de arriba muestra cómo conectar el sensor al Arduino.
