Sistema de Sensor de Gas Intel Edison para detectar biogás / GLP salida (11 / 12 paso)

Paso 11: Conectar el módulo de Sensor de Gas de Grove sin protector Base

Si no tienes el escudo de la Base de Grove, no hay nada que preocuparse. puede conectar el módulo de sensor de gas con los cables de puente directamente a las salidas de pin Breakout board.

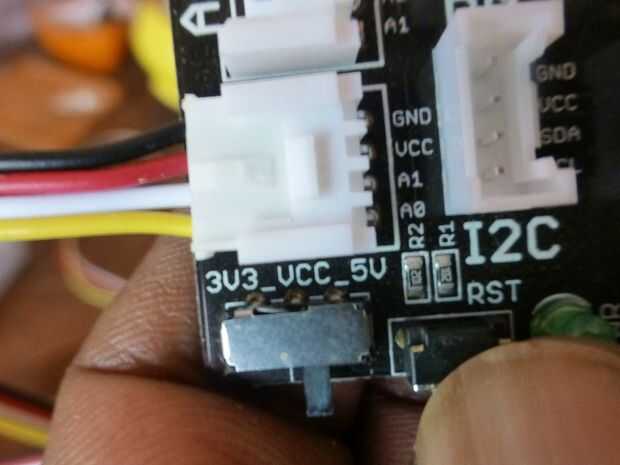

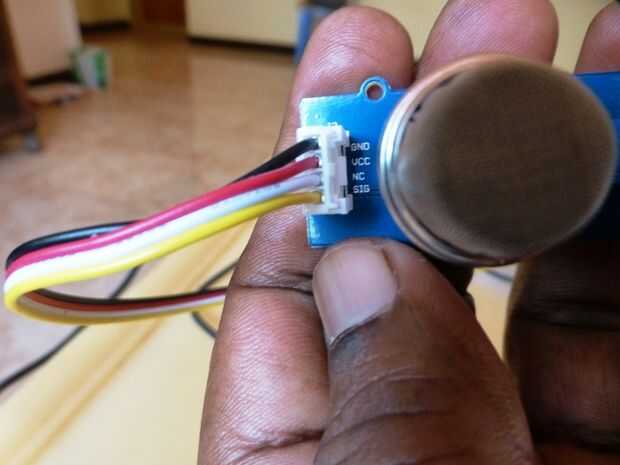

Ver las marcas en el conector analógico A0 en cuadro uno. Hay cuatro cables, negro, rojo, blanco y amarillo. El sensor de gas utiliza tres cables rojo para + 5 voltios, negro de tierra y amarillo para señal.

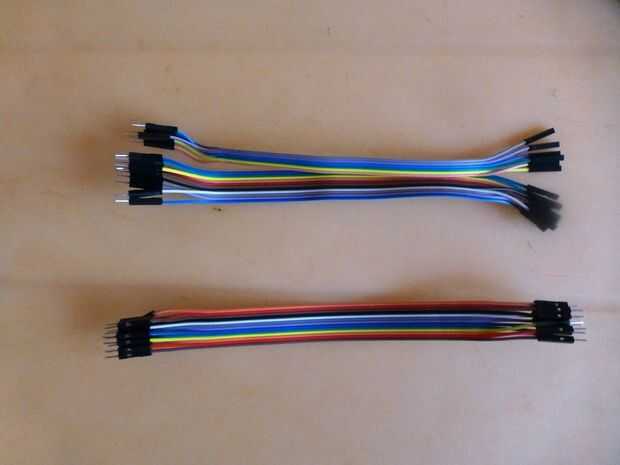

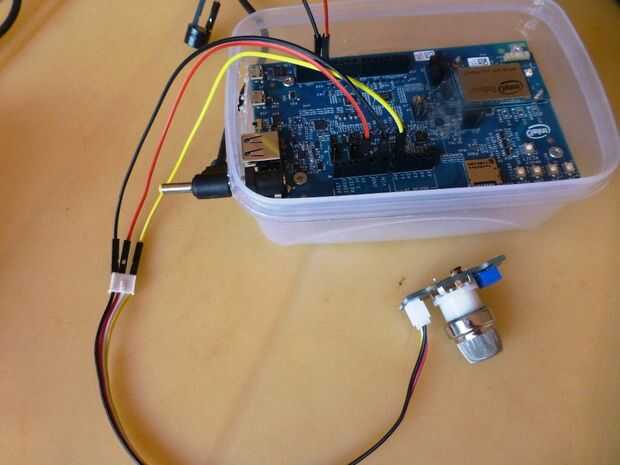

Conecte un extremo del cable de conexión para el módulo de sensor de gas. En el otro extremo Conecte el cable de puente rojo macho a pines rojo, negro con negro y amarillo con amarillo.

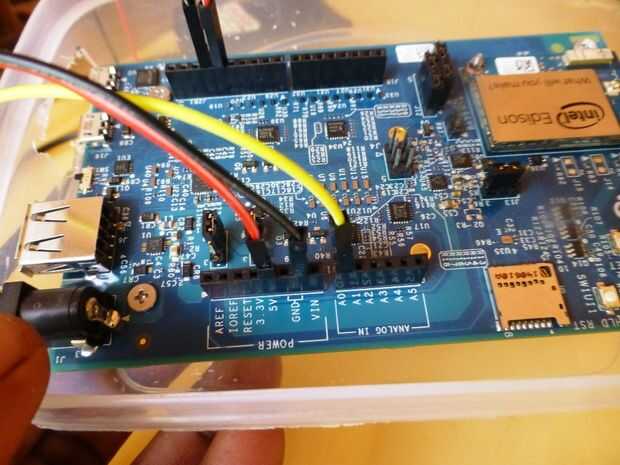

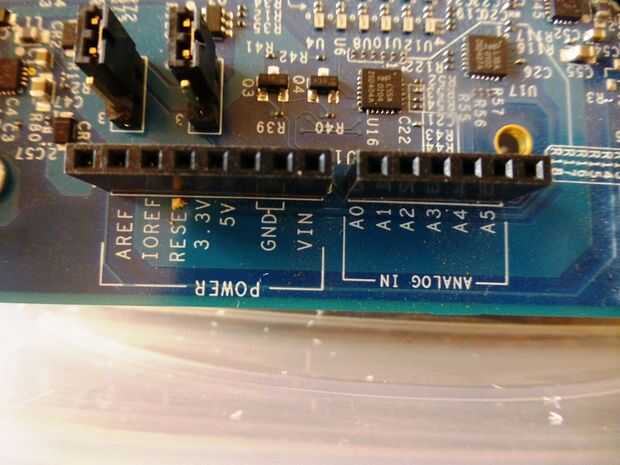

Ahora mira las marcas en el tablero de Edison en la segunda foto. Usted puede encontrar marcas de '5 voltios' y 'Tierra' bajo poder. Inserte el extremo libre del cable rojo a 5 voltios y el cable negro a tierra. El cable amarillo va al 'A0' bajo 'ANALOG IN' en el lado derecho. El timbre puede conectarse como de costumbre al pin 13 y GRD en el otro lado.
