Sistema de Sensor de Gas Intel Edison para detectar biogás / GLP salida (3 / 12 paso)

Paso 3: Conectar la Base escudo de arboleda, Sensor de Gas y el timbre con el tablero de Edison

Una vez completado montar, instalar a controladores de dispositivos necesarios, flash tablero de Edison e instalar el lenguaje de programación, usted está listo para conectarse la Junta Edison arboleda Base escudo, módulo de Sensor de Gas de Grove y el zumbador.

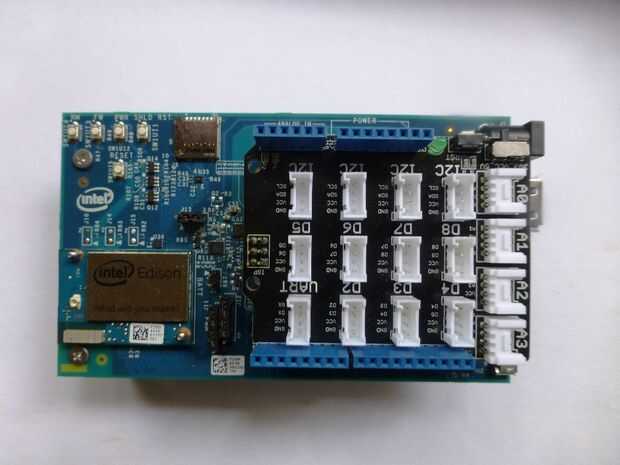

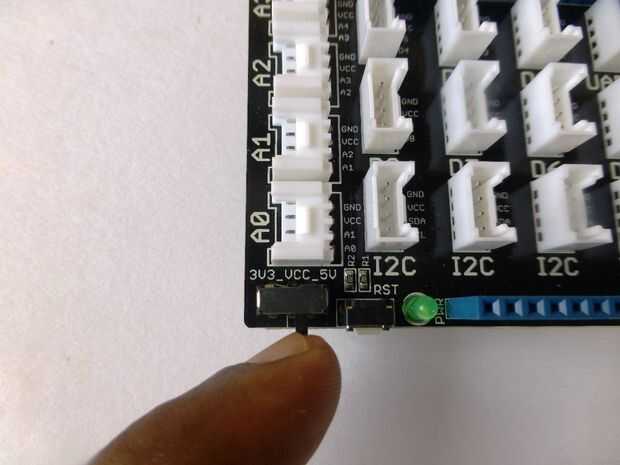

• Conectar el blindaje de la Base de Grove - The Grove Base escudo V2 es compatible con la mayoría de las placas Arduino disponibles. Algunas placas funcionan con fuente de alimentación de 5 voltios y algunos con 3.3 voltios. Intel Edison Breakout Junta se basa en la placa de Arduino Uno que trabaja en la fuente de alimentación de 5 voltios. Puede encontrar el interruptor selector en el escudo de la Base cerca de la A0 de conector analógico. Coloque el selector de alimentación a 5 voltios. El número de pines en Grove Base escudo es el mismo que de tablero de Arduino Uno, así se podrá insertar directamente en el tablero de arranque de Edison.

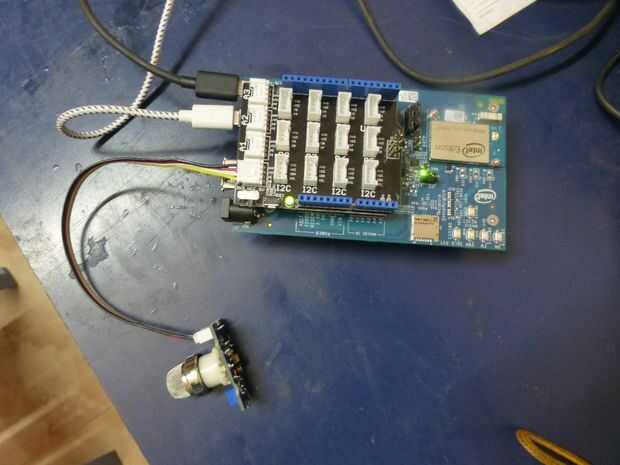

• Conectar el Grove Gas Sensor módulo MQ-5 - usando el conector de los cables proporcionados con el módulo, conecte un extremo del conector del módulo de Sensor de Gas y el otro extremo al conector analógico A0 en el escudo de la Base de Grove. Los conectores se pueden conectar una forma sólo por lo que no te preocupes de conexión incorrecta.

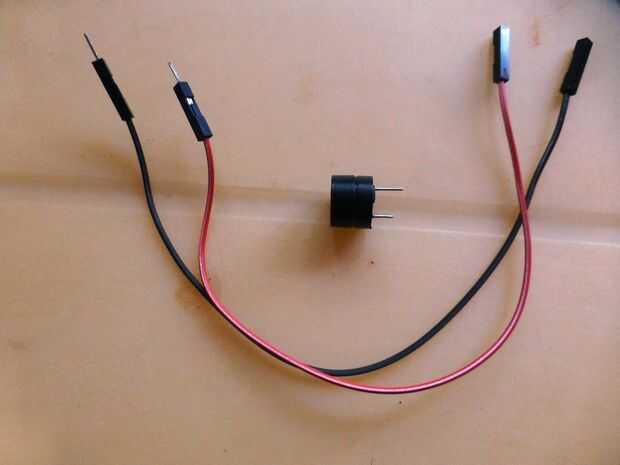

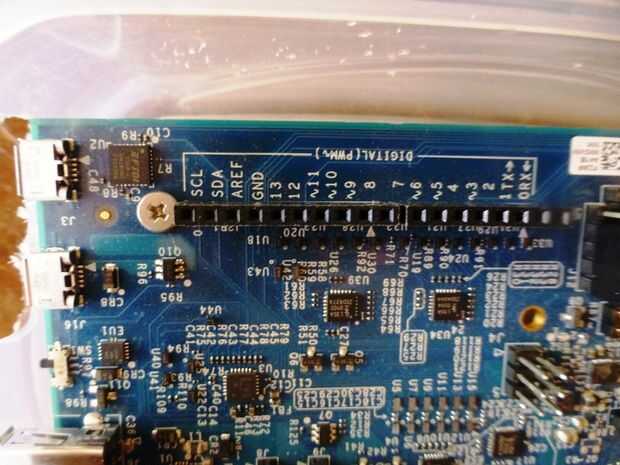

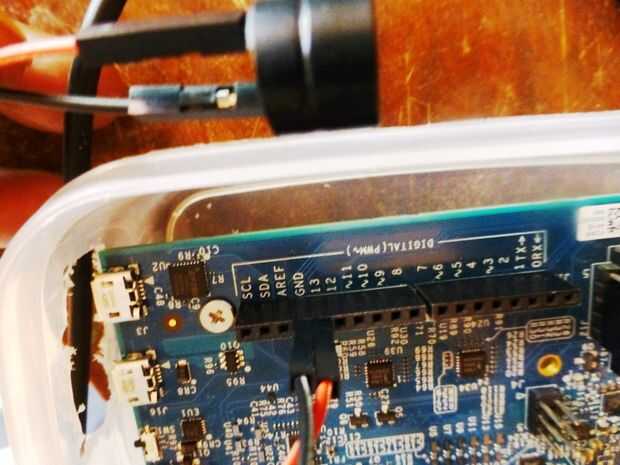

• Conectar el timbre - Seleccione dos cables de puente de hombres y mujeres de diferentes colores, digamos rojo y negro. Inserte el extremo hembra del cable rojo al pin largo del zumbador y el extremo macho en número de 13 pines en el escudo de la Base. Hay un LED incorporado que se conecta al Pin 13. Probablemente el primer programa de Arduino que ha subido es "Blink LED". vamos a utilizar el mismo pin para el zumbador. Conecte el extremo hembra del cable puente negro a la patilla corta de zumbador y el otro hombre a la tierra, marcada como "Tierra" que está junto al pin 13.
