Paso 1: creación de prototipos

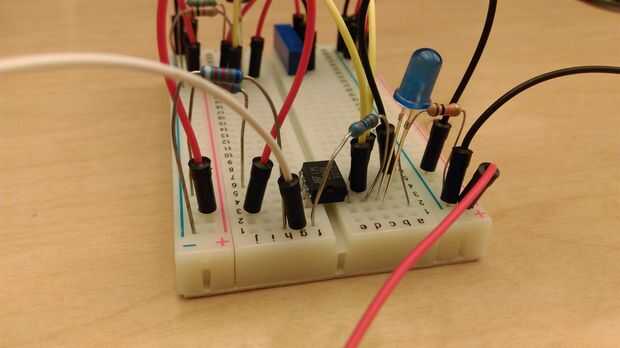

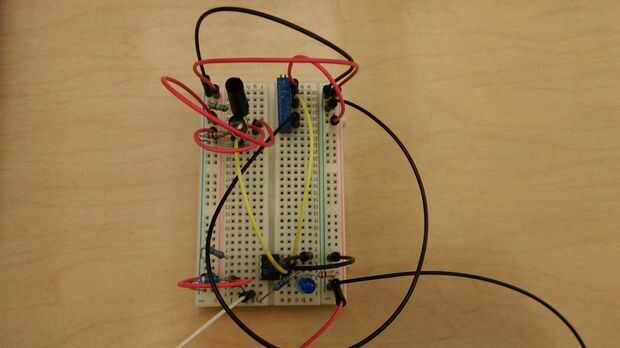

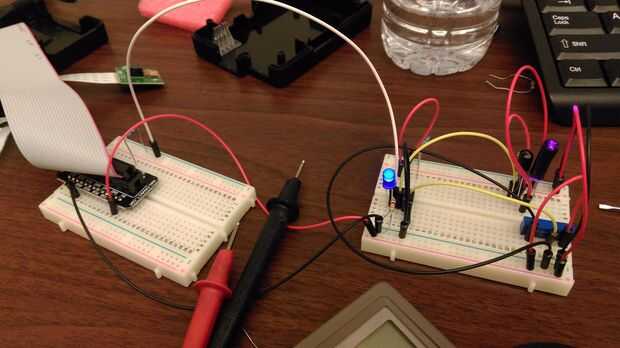

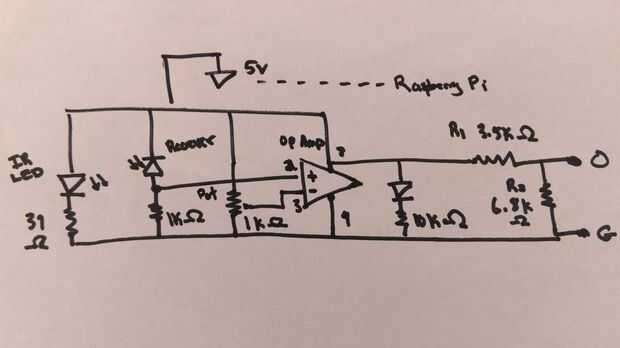

Realmente para poder crear su dispositivo, primero Tómese tiempo para crear un prototipo usando el protoboard y siguiendo el esquema indicado anteriormente. Poder debe derivar de pin GPIO de 5v de la Raspberry Pi y se distribuye al emisor de rayos infrarrojos, receptor, amplificador operacional y potenciómetro: cada uno con su respectiva resistencia. Tenga en cuenta que el amplificador operacional está conectado a dos resistencias diferentes; Esto es intencional y actúa como un divisor de tensión que reduce el voltaje a 3,3 v (voltaje máximo permitido para el ingreso de pins). Una vez completado, coloque su prototipo a los pines GPIO 5v y tierra, ubicados en el Pi de frambuesa usando los cables de jumper hembra-hembra. Si el LED no enciende, gire con cuidado la perilla sobre el potenciómetro a la derecha y parar inmediatamente después se enciende la luz. Esto maximizará el rango y la sensibilidad del sensor. Si la luz se enciende sobre alimentación, gire la perilla a la izquierda hasta que la luz se apague y luego gire suavemente la perilla a la derecha, parando otra vez tan pronto como se enciende la luz.
