Paso 2: Construcción de su dispositivo

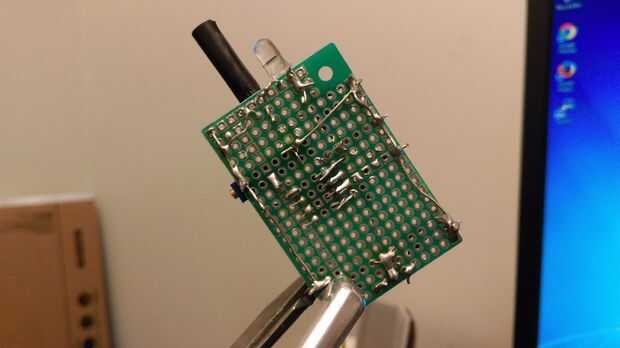

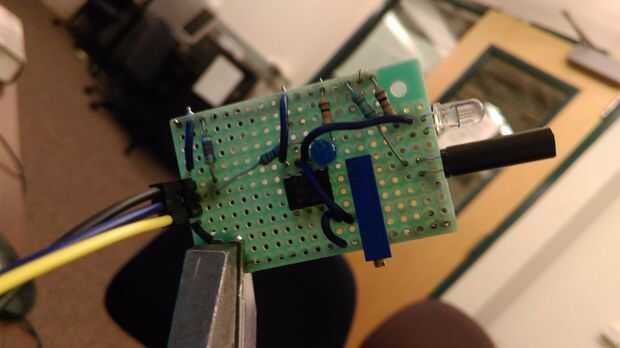

Una vez se ha creado un prototipo de trabajo, transferir cuidadosamente sus componentes en la placa de circuito perforada. Designar a un lado de la placa de circuito de los terminales positivo y negativo (similares a las regletas en la protoboard) y asegúrese de que cada componente esté correctamente orientado. Soldadura de cada componente en lugar y conectarlos mediante cables puente según sea necesario. Finalmente, conecte la tierra, salida y alimentación a los 3 pernos de encabezado respectivo. Utilice un cortador de alambre para quitar los alambres que sobresalen y los cables de jumper hembra-hembra para probar si el dispositivo está funcionando correctamente. Si no es así, considere usar un multímetro para verificar que todas las conexiones han sido realizadas adecuadamente.
Nota: Si desea, agregue un trozo de cinta aislante para el transmisor infrarrojo. Ello aumentará la gama de su sensor.
