Paso 3: Impedancia de los altavoces

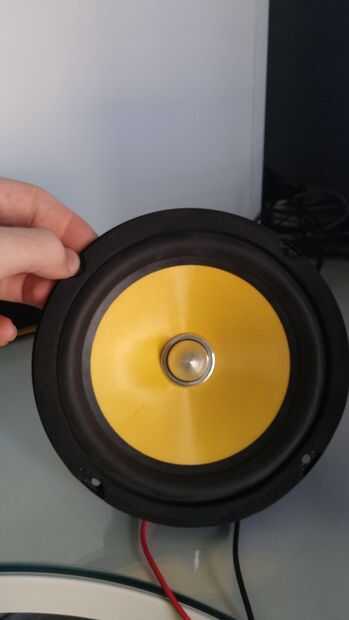

Estos altavoces fueron comprados en ebay en 2009 en el módico precio de 0,01 € prácticamente gratis :D

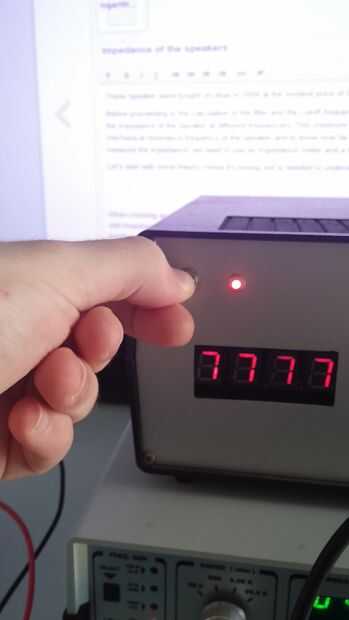

Antes de continuar con el cálculo del filtro y la frecuencia de corte de los mismos, necesariamente debemos medir la impedancia del altavoz en frecuencias diferentes. Esta medida será útil en un momento posterior, para determinar la frecuencia de resonancia mecánica del altavoz y saber hasta qué punto el orador es capaz de reproducir una señal. Para la medida de la impedancia, necesitamos utilizar un medidor de impedancia y un medidor de frecuencia.
Vamos a empezar con alguna teoría, sé que es aburrido, pero es necesario para comprender cómo funciona todo.
La impedancia de
Al cruzar una inductancia o una capacitancia cualquier voltaje AC encuentra resistencia cuyo valor óhmico varía con frecuencia. Esta resistencia al paso de la corriente se llama la reactancia y se indica con XL para induttance y XC para la capacidad. La impedancia de una bobina, un transformador, un altavoz o la etapa de entrada de un preamplificador, es expresada en ohmios y siempre indicada por la letra Z. El valor de Z tiene en cuenta la Resistencia óhmica del alambre de cobre, la reactancia de la bobina, pierden capacidad, etc.....

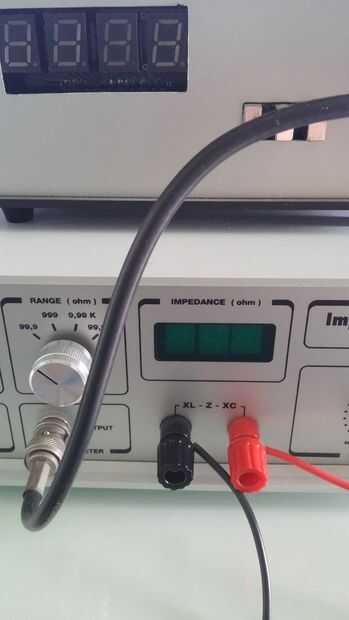

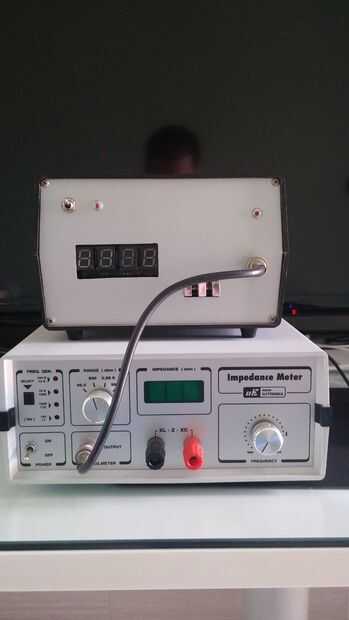

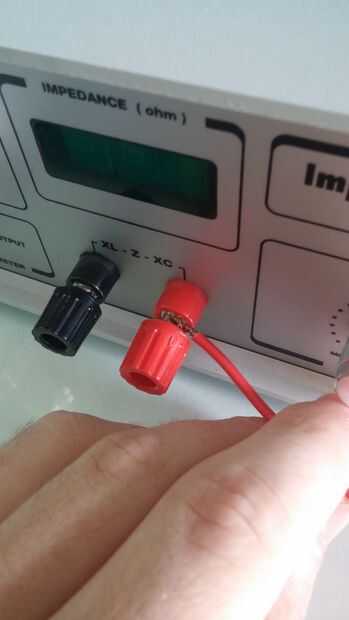

Por esta razón, el valor en ohmios de la impedancia no puede medirse con cualquier tester. Para medir este tamaño tenemos un instrumento llamado medidor de impedancia. Un medidor de impedancia debe ser capaces de indicar el valor exacto de la impedancia de una inductancia, una bobina de un transformador, los filtros de crossover etc..... Para obtener esta condición es absolutamente necesario que esta herramienta tiene un oscilador de baja frecuencia (BF) puede proporcionar una señal sinusoidal de amplitud constante que, a partir de un mínimo de 20Hz puede alcanzar un máximo de 20KHz.
Frecuencia de impedancia vs
En este paso también adjuntar impedancia vs frecuencia de diagramas de altavoces. Las mediciones se hicieron en el primer análisis, con los altavoces en aire libre, entonces fueron probados canales filtro de paso bajo y por último las medidas se hicieron con una caja cerrada. Quiero aclarar que no he practicado el acuerdo en bass reflex porque como dije al principio este subwoofer es experimental. Aunque he querido que no hacerlo debido a la falta de datos suficientes en los altavoces. Estos altavoces se han vendido a mí con ninguna fábrica de datos, excepto la impedancia nominal. Así que no tengo suficientes datos para calcular que el conducto de Bassreflex. En la versión final será manguera montado de acuerdo a la frecuencia de resonancia mecánica y la caja se cerró permanentemente y deshuesada.
