Paso 2: Esquema de conexión
Aquí le damos una breve sobre diagrama de conexión.

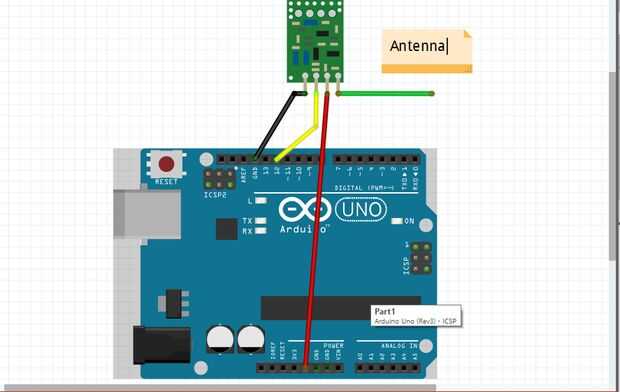

Primer Arduino Uno se utiliza como transmisor. El pin de datos de 434 MHz Tx es conectado al pin 12 del Arduino Uno.
El módulo Tx tiene 4 pines. VCC va a + 5V, Gnd va a Gnd, la hormiga es la antena conectar un pequeño cable 10-12cm y datos al pin 12 de Arduino.

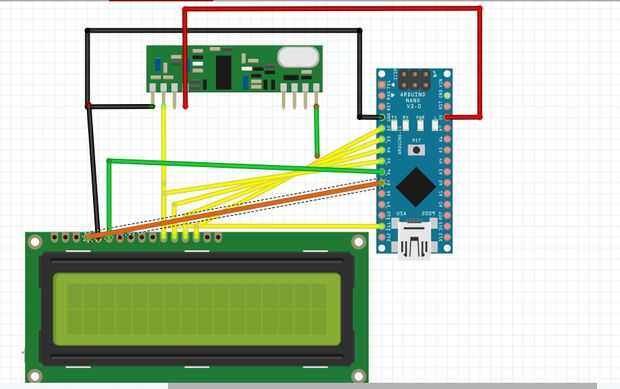

El módulo Rx está conectado al Arduino Mini. También tiene 4 pins (algunos módulos tienen 2 datos y 3 pines de gnd) ignoran. El pin de datos está conectado al pin D11 de Mini. VCC y Gnd se conectan al + 5V y gnd respectivamente. La antena es un largo cable 10-12cm.
