Sistema de Targeting la bola con comentarios positivos (1 / 15 paso)

Paso 1: Materiales necesarios:

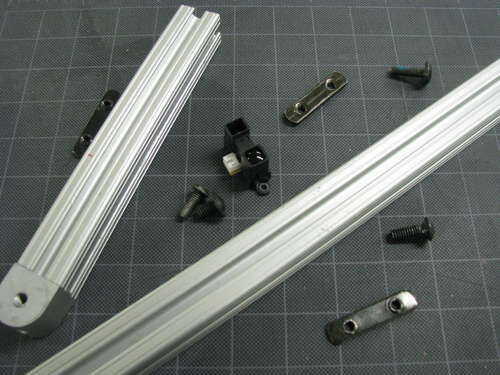

Marco
Parte (part #, cantidad, tamaño)
Extrusiones de aluminio T-slotted 1010 (1010, 4, 36 pulgadas)
Economía las tuercas en T (3275, 4, n / a)
Doble economía las tuercas en T (3281, 4, n / a)
Botón cabeza tornillo de casquillo del zócalo (3063, 60, n / a)
80/20 cuatro agujero unirse a placa (4150, 2, n / a)
2 agujero estándar transición dentro del rincón (3321, 2, n / a)
Exterior protección carro protector cubre (2857, 1, 160 pulgadas)
Carro protector espigado Kits (3486, 25, n / a)
Base de montaje del protector del carro (2854, 1, 160 pulgadas)
Protector esquinas del carro (2867, n / 4,)
Mosquetón (2, N/A, N/A)
Uso cable (2, N/A, N/A)
Gancho pack surtido (4, N/A, N/A)

Detección de
Parte (cantidad, enlace)
Sharp GP2Y0D02YK IR Sensor - 31" el gatillo (2, www.hobbyengineering.com/H1760.html )
Cable para Sharp 3 pines sensores de infrarrojos para diseño (2, www.hobbyengineering.com/H1183.html )
Vivienda para el sensor (2, N/A)
Cabeza botón casquillo tornillo (4, n / a)
Doble economía las tuercas en T (2, n / a)

Cubierta
Parte (cantidad, parte #, tamaño)
Cinturón de seguridad de 1,75"(14, N/A, 35,5 pulgadas)
Cinta aislante (opcional para diseño)
Economía las tuercas en T (12, 3275, n / a)
Doble economía las tuercas en T (2, 3281, n / a)
Cabeza botón casquillo tornillo (16, 3063, n / a)

Electrónica

• Gatillo MP3 (x 1, www.sparkfun.com/commerce/product_info.php?products_id=9715) Estimado $49,95
• Placa de circuito (RadioShack – 2 x doble propósito general IC PC modelo: 276-159, 1 x tablero de PC multipropósito con 417 agujeros modelo: 276-150, $1,99 ea.)
• Micro SD Card (1 x, n / a)
• Tira de iluminación dioder (2 x, www.ikea.com/us/en/catalog/products/50119407) Estimado $40,00
Transformador de 12 V (1 x, n / a)
• Resistencias (12 kOhm, mOhm 40, 300 ohmios, 1kOhm, 10MOhm)
• Condensadores (uF 0.01, 0.1 uF)
• Transistores (NPN) 9 x (menos de $1 / cada uno)
• Doble temporizador Estimado (LM 556) ($0,68 - $1 / cada uno)
• Lógica o puerta (HD7432) 1 x ($0,60 / cada uno)
• Lógica y puerta (SN5408) x 2,
• Contador octal (CD4022B) 1 x ($0,99 / cada uno)
• Relé (capaz de la conmutación AC 115V) 1 x
• Regulador de voltaje de 5V 1 x
• Sensor de infrarrojos (2 x, Sharp, $16,99 / cada uno) (www.hobbyengineering.com/H1760.html)

Piernas
Parte (cantidad, Nº de pieza)
Nub de giro de 0 grados (4, 4187)
6 orificio de placa de unión (2, 3321)
Extrusiones de aluminio con ranuras en T de 1010 (4, 1010)
