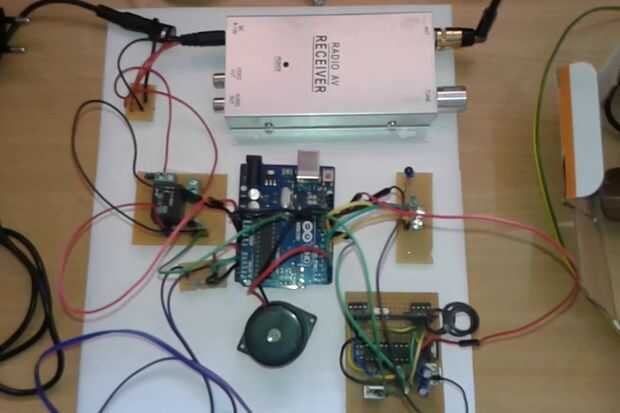

Paso 4: Diagrama del circuito para la sección de receptor

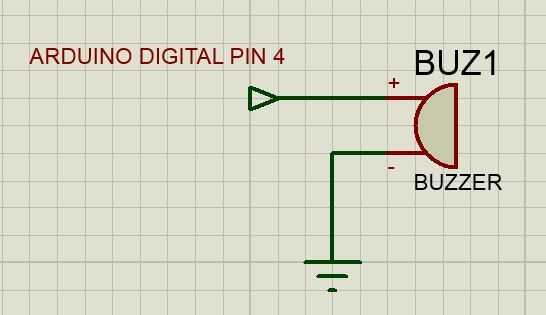

La primera imagen es mostrar la conexión entre arduino y zumbador.

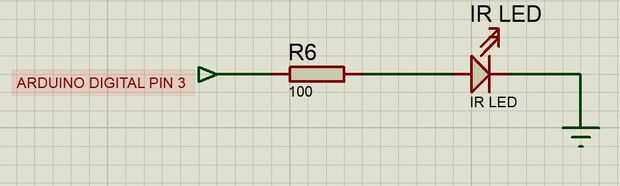

La segunda imagen es mostrar la conexión entre arduino y unidad de control remoto IR.

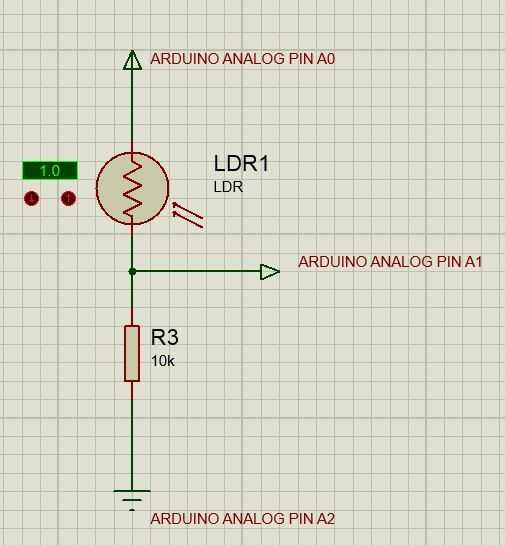

La tercera imagen es mostrar la conexión entre el módulo de LDR y arduino.

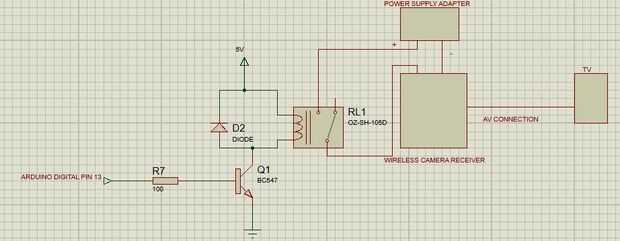

La cuarta imagen es mostrar la conexión entre el arduino y un módulo de relé.

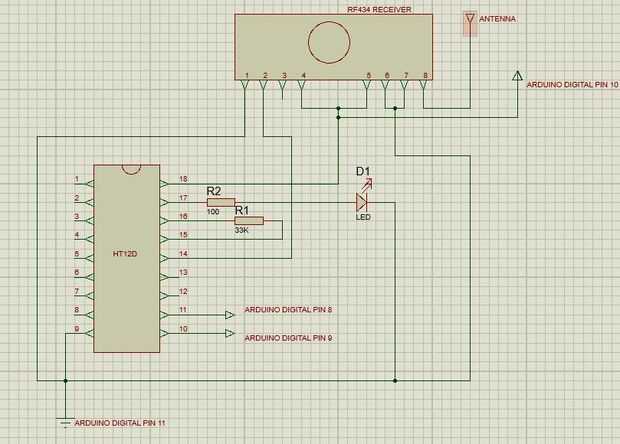

La quinta imagen es para mostrar la conexión entre el módulo de receptor RF434 y arduino.

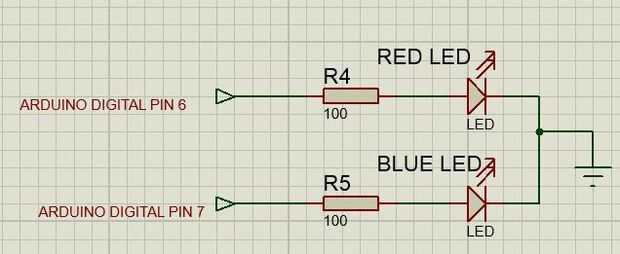

La sexta imagen es mostrar la conexión entre el módulo arduino y el estado.
Nota: en algunos circuitos diagrama imágenes la fuente de alimentación y tierra pines están conectados con los pernos del IO de arduino conectarse el mismo circuito ya que los pines de arduino programación para actuar como fuente de alimentación para ese módulo.
conexión especial:
El módulo de receptor sin hilos de la cámara se utiliza para recibir la señal de cámara inalámbrica que se encuentra en la sección de transmisor de este proyecto. es alimentado por adaptador de 9v. fuente adoptante dado a través del módulo de relé para la cámara receptor (se muestra en la imagen 4). y salida de receptor de la cámara está conectada con puerto AV3 de la TV usando el cable AV. La conexión de dth TV para ver canales de TV está conectada en el puerto AV2 de la TV. (SI SU TV TIENE SOLAMENTE DOS PUERTOS AV QUE ES COMO AV1 Y AV2, LUEGO CONECTAN LA TV DTH CONFIGURACIÓN CONEXIÓN A RECEPTOR AV1 Y CÁMARA SIN HILOS AL AV2 DEL CANAL PUERTO DEL TELEVISOR)
