Sistema de vigilancia automático casero con arduino (simple y barato) (5 / 6 paso)

Paso 5: Diagrama del circuito para la sección de transmisor

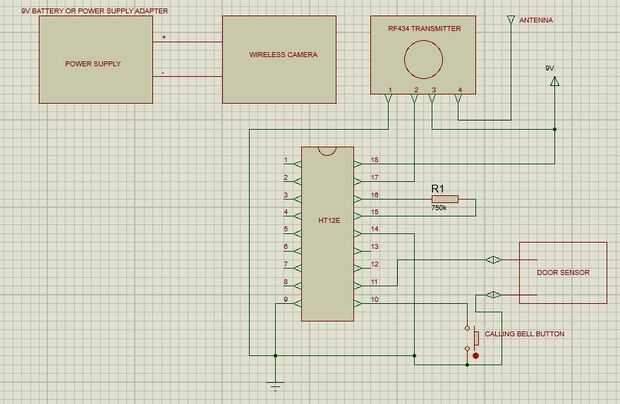

La primera imagen muestra el diagrama del circuito del transmisor de sección para conectar la misma señal.

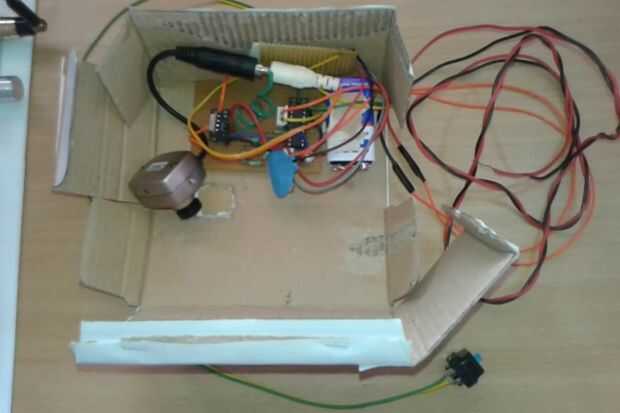

La segunda imagen muestra la sección del transmisor.

Mira el video para saber donde está conectado el sensor de la puerta (solo cables) en la puerta.
