Sistema de vigilancia de $ 30 con interfaz de usuario (2 / 7 paso)

Paso 2: Cómo: tablero de Control del Motor Servo

Luego vas a necesita tablero de control para estos motores servo. Es muy fácil de hacer y contiene sólo unos pocos componentes.

Componentes necesarios:

-Attiny2313 procesador
-Circuito de amortiguamiento Max232
-4 x 0, condensadores de 1uF para el Max232
-regulador de voltaje 7805
-1 x 16V/47uF capasitor para el regulador de voltaje (entrada)
-1 x condensador de 100nF para el regulador de voltaje (salida)
-1 x 2, 1mm DC jack o qué tamaño usted nunca desea utilizar
-1 x D9-connector para RS232
-2 x barra de punto 3 para la conexión del servo motor

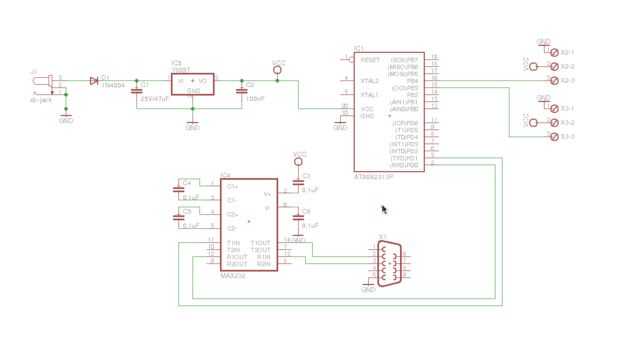

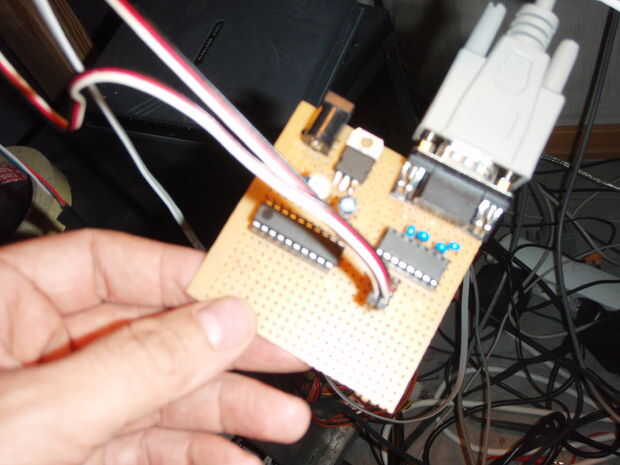

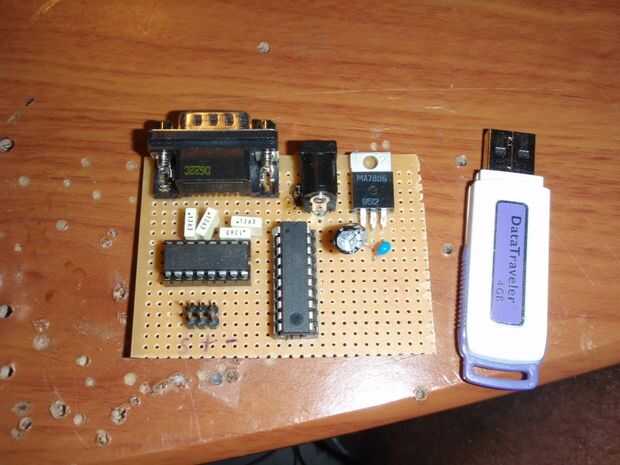

Siga las instrucciones del esquema y la tabla debe verse así.
