Sistema domótico con Arduino y GSM SIM900 módulo (1 / 9 paso)

Paso 1: Hacer el clon de Arduino

Para este proyecto que quería hacer una placa Arduino independiente porque sólo tengo un Arduino UNO y lo estoy usando para mi proyecto al azar, por lo que la necesidad de una tarjeta clon fue enorme. He conseguido modificar un esquema proporcionado por mi buen amigo Nicu Florica, que se deriva del proyecto de Nanino y para mi solicitud he añadido algunos alfileres para facilitar la conexión de otros dispositivos (sensores, relés, etc.) cuando se une un escudo en el conector principal de la madre.

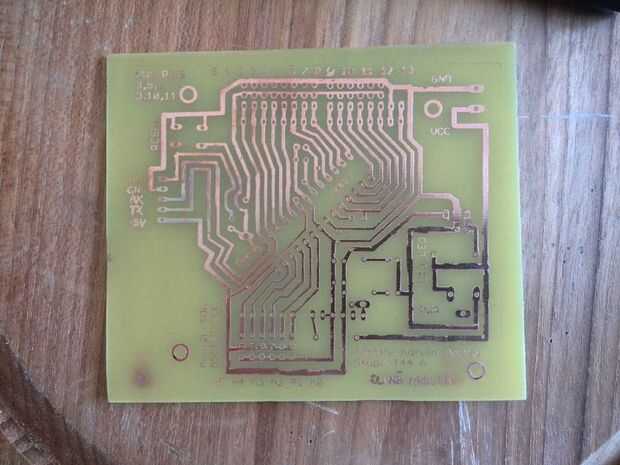

El método utilizado para hacer el PCB es sólo Kawasaki ' p con Oracal 641 papel, una impresora de HP LaserJet 1018 8 años de edad, una plancha de ropa, cloruro férrico etchant, rastros de algún tipo de disolvente para limpiar el tóner después de grabado el proceso y obviamente un recubierto de cobre tablero listo para ser convertido en un PCB.

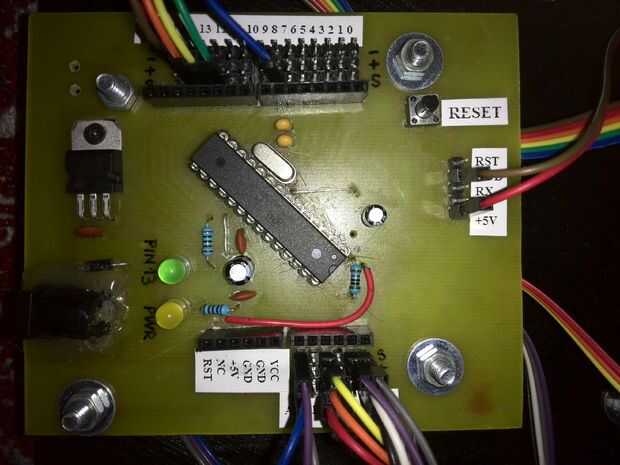

Después de decapado y limpieza PCB terminado, he perforado todos los agujeros para los componentes y conectores, he soldado a todos, he comprobado para cortocircuitos y el resultado puede verse en la última foto.

La lista de materiales es:

-ATmega328P-PU
-Cuarzo 16MHz
-2 x tapas de 22pF
-3 x 100uF tapas
-1 x cap de 10uF
-1 x casquillo de 47uF
-resistencias 2 x 10 k
-1 x resistencia de 1 k
-1 x diodo 1N4007
-2 x 5 mm LEDs
-1 x 7805
-1 x conector de alimentación del barril
-1 x botón
-algunos encabezados pines macho y hembra

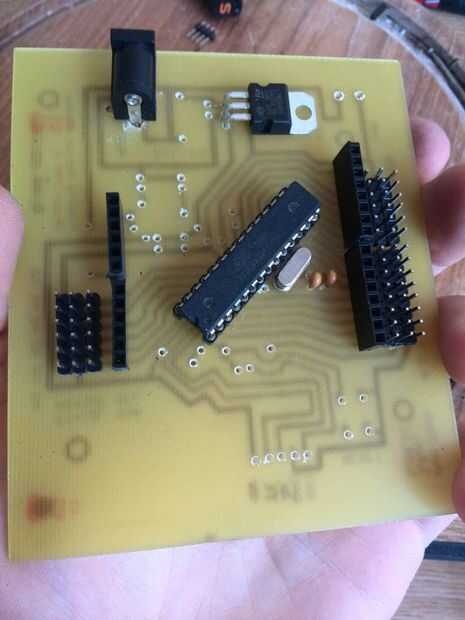

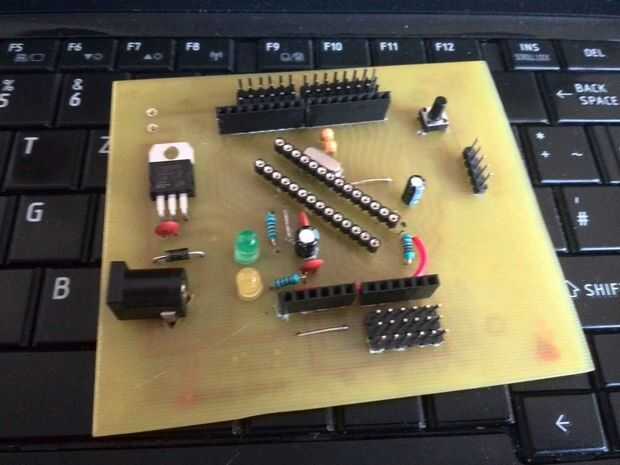

Porque no creo que el aguafuerte y procesos de soldadura son importantes, sólo he hecho algunas fotos de las partes fundamentales del edificio.
