Sistema domótico con Arduino y GSM SIM900 módulo (6 / 9 paso)

Paso 6: Poner todo junto...

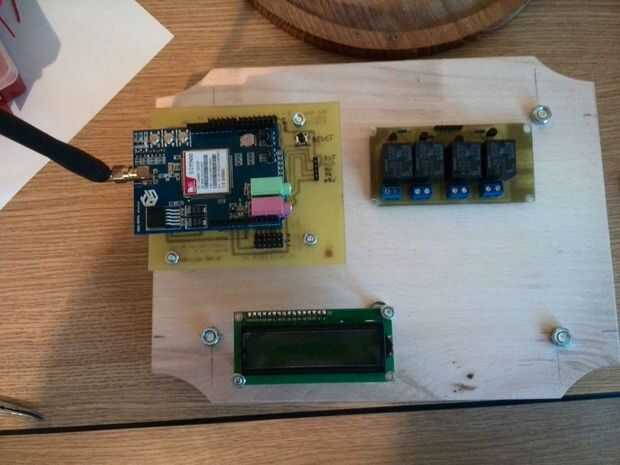

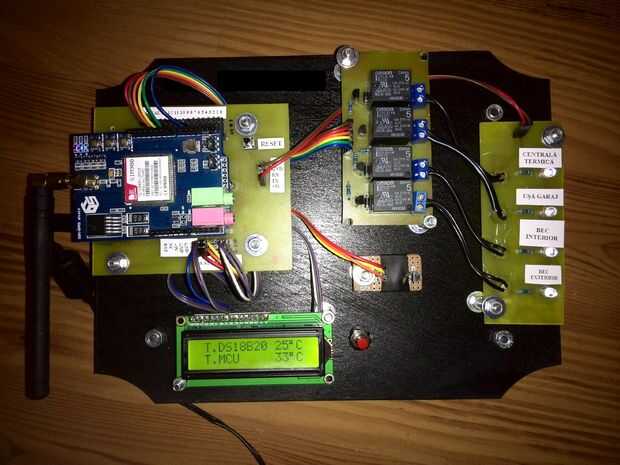

Para la base utilicé una tabla de madera para picar que he algunos agujeros perforados en fijar todos los componentes en su lugar con pernos. También para el toque final he utilizado algunos pintura de aerosol negra para hacer la placa un poco sexy. : D

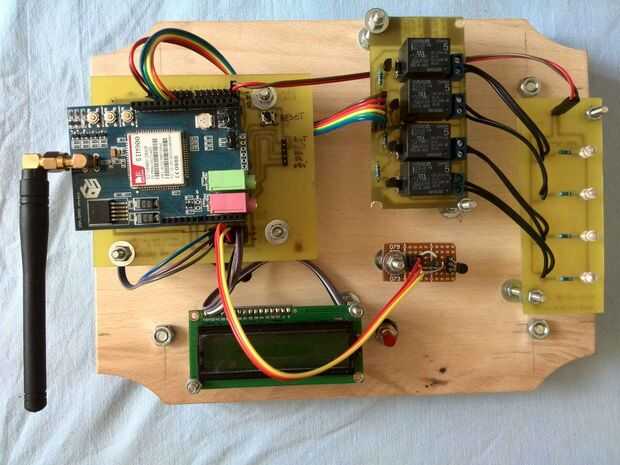

Así que si usted pide las conexiones entre el clon de Arduino y otros componentes de este es el orden:

1. pantalla está conectada a través de i2c con arduino A4 (SDA) y A5 (SCL)
2. relé módulo es conectado en pernos digitales de 6, 10, 11 y 12. Tenga en cuenta que tengo no utilizados pines digitales 7, 8 y 9 porque sirven por el escudo GSM
3. el DS18B20 es conectado al pin A0
4. el botón está conectado al pin A2
