Paso 7: Diseño de la PCB del receptor

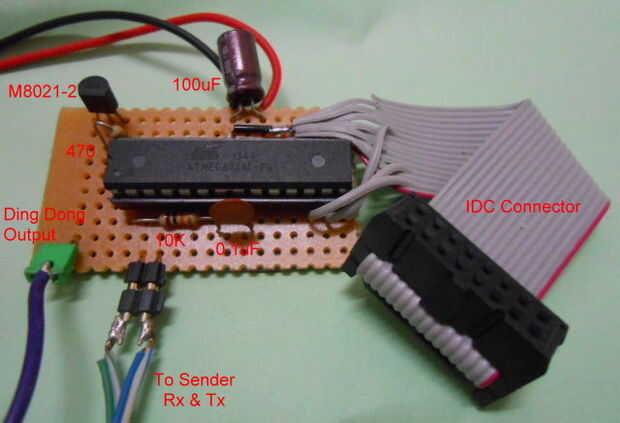

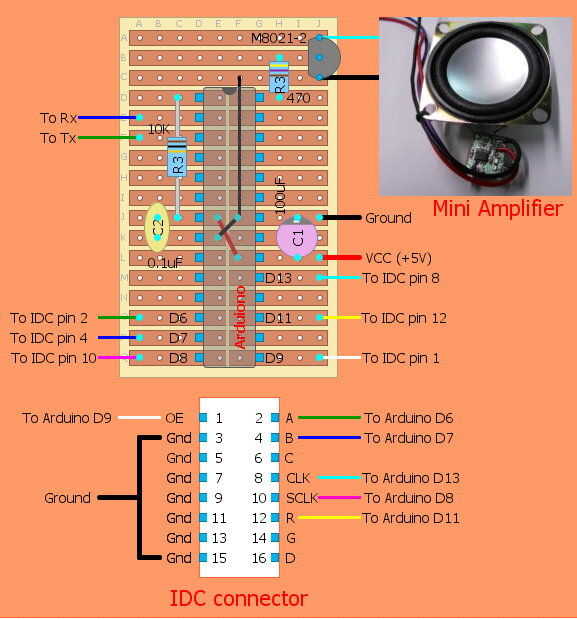

El receptor también usando un oscilador interno 8MHZ como la fuente de reloj, su diseño es muy similar al remitente con el resistor de 470 ohm adicional y un efecto sonido Ding-Dong 8021-2 IC cerca el perno 28 del ATMega328.
El efecto de sonido Ding-Dong de 8021-2 que IC no es capaz de conducir un altavoz de 3W, ya que su señal es muy débil, y por lo tanto debe conectarse un Mini amplificador. No voy a hablar mucho sobre 32 x 16 matriz de punto pantalla, por favor visite aquí para más detalles.
