Paso 4: ¡ Pero espere! ¿Usted no puede montar hasta que alambre derecho?

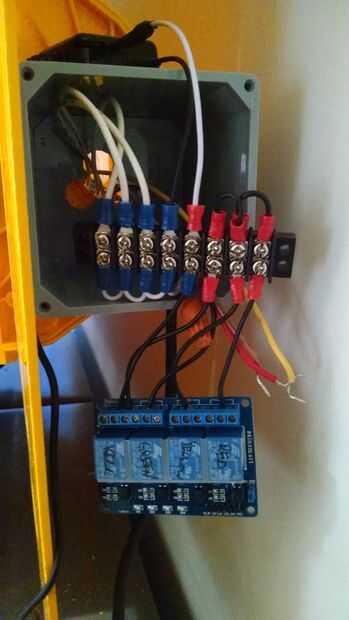

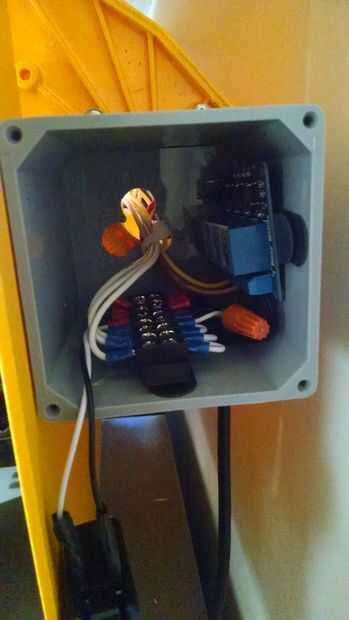

Es probablemente más fácil de alambre para arriba antes de que se monte. La caja está atornillada recto hacia el exterior por lo que no importa mucho, sólo asegúrate de pintar primero si desea. Puesto que los cables de CA eran cortos, era más fácil construir el bloque de terminales luego alambre hasta los relés mientras que estaba montado. Ésta era probablemente la parte más desperdiciador de tiempo. Puede haber sido más fácil de hacer con unos tapones de alambre, pero esas cosas solo no miren esta bien y tenía mucho más bien hacer las cosas bien la primera vez. Parece habían complicado pero vamos a romper los detalles:

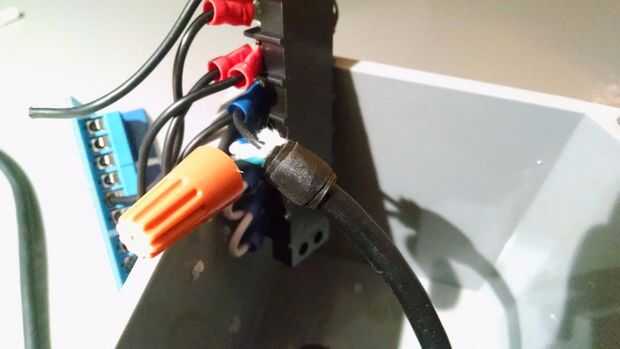

Las principales líneas de CA de la pared vienen en a través de un agujero en la caja de luz e ir a los posts de dos centro 8 bornes (no olvidarlo! de lo contrario tienes que deshacerlo, alimente el alambre aunque luego volver otra vez...). Asegúrese de hacer un nudo o envolver alguna cinta aislante alrededor del alambre dentro de la caja para evitar que se tire así.

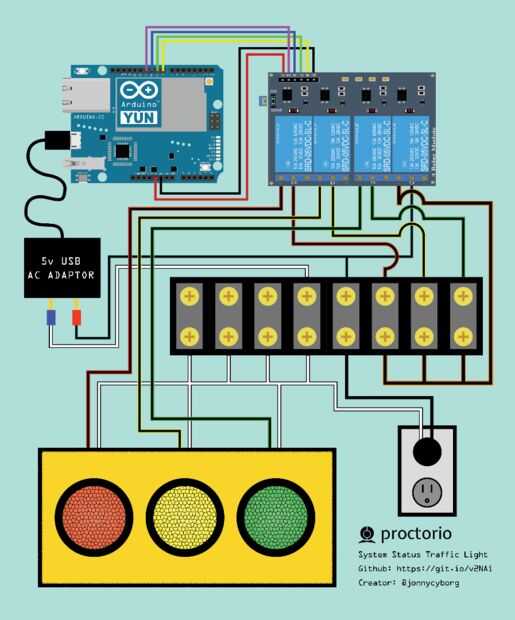

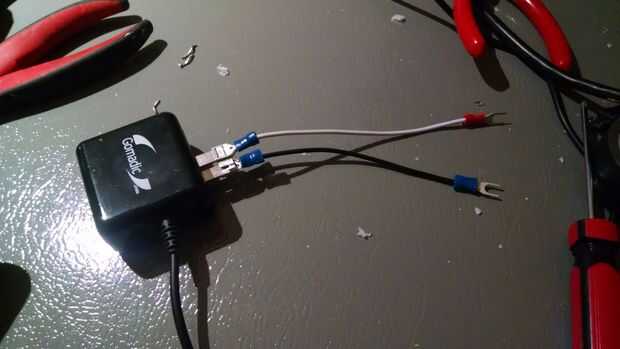

El lado derecho del bloque en el diagrama es el lado caliente (negro) y la izquierda es el neutro (blanco). Todos los cables neutro están conectados juntos como cada luz el adaptador de CA. Recomiendo usar puentes de bloque de terminales (la tienda a que fui fue, así usar conectores y cables cortos en su lugar). El lado caliente es donde las cosas son un poco diferentes. El adaptador de CA está conectado para que Arduino está siempre. Un alambre caliente del centro entra recto "COM" de relé 1 (común -> poste de tornillo central). Este relé es nuestra llave, pero otra vez este relé no es necesario (puede modificar el código para a apagar todos los 3 relés y posiblemente use 4 para otra cosa. Modificar el esquema mediante un puente de bloque y conectarse «COM» cada relé el lado caliente en lugar de otro). A partir de ahí, "NO" de relé 1 (normalmente abierta -> |_ \_|) actúa como un interruptor para el lado caliente del derecho 3 mensajes, que son todos puenteados juntos. Éstos entonces están conectados al relé de la luz a "COM", y luego "NO" de cada relé está conectado a cada luz. El último paso es conectar cada pin del "IN" de la cabecera del módulo de relé a los pines de salida digital de tu Arduino. El VCC y el GND de la cabecera también irá a la Arduino 5v y GND para alimentar la placa de módulo de relé sí mismo.
(Tenga en cuenta una cosa: hay un jumper en la placa de relé que utilizará energía de Arduino conectado mediante el pin VCC para accionar los relés, así como la placa de relé de potencia. El Arduino hace no editar un montón de energía pase a través de sí mismo, incluso si su adaptador de CA tiene un montón de corriente. Usted puede saltar este puente pero si el amperaje no es suficientemente alto como para desencadenar todo su servidor a la vez, puede que necesite empalme energía de su adaptador de CA o proporcionar una corriente/tensión más alta dentro de especificaciones del relé directamente en el pin VCC de JD en lugar de otro).
