Paso 1: Materiales impreso piezas

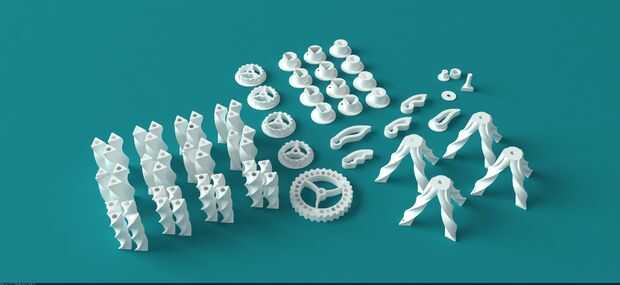

ABS (Impresora 3D FDM) Descargar los archivos STL (también disponibles en Thingiverse) e imprimir (ver imagen)
Taladro de columna
Brocas (d) 40mm, 25mm, 6mm
Selección de archivos
Llave
Destornillador

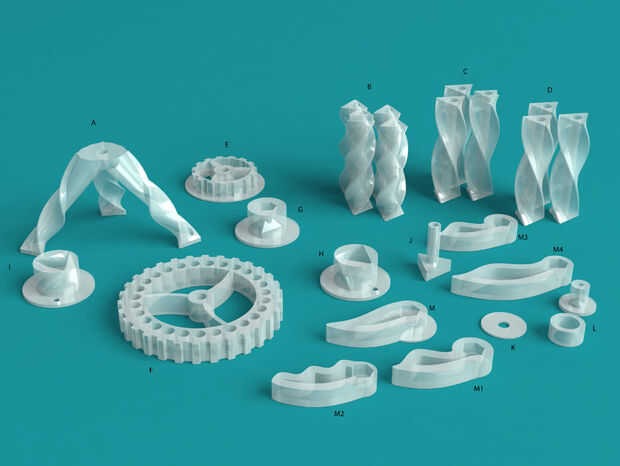

Un x 4
B x 4
C x 4
D x 4
E x 4
F x 1
G x 4
H x 4
Que x 4
J x 1
K
L x 2
M x 1
Voy a referirme a la tonalidad de las piezas a lo largo de estas instrucciones.
Las partes B, C, D, G, J, L deba ser presentada para movimiento suave.
Puede que necesite algunas arandelas entre G y E y I hemos incluido varios mangos diferentes (yo usé M) mi ejemplo utiliza diferentes cogs como bien, pero no es necesario.
He utilizado plástico soldadura para pegar las piezas juntas (http://www.modelhobbies.co.uk/shop/57ml-plastic-weld-cement-p-26493.html)
Madera
3 x 250.600, 18mm (ver imagen)
W1 x 2
W2 x 1
Metal
4 varilla roscada x M6 760 mm +
1 x M6 tornillo 60 mm
20 tuercas M6
Tornillos para madera finos aprox. 15mm, 26mm
He utilizado la varilla roscada M6 más barata. Creo que galvanizado sería un poco más robusto.
Correa
Usé el tono imperial, L tono goma correas, (http://www.beltingonline.com/l-pitch-rubber-timing-belts-4582)
Ya lo he conseguido cortar a longitud 1524mm altura de 8 m m, fibra de vidrio,
