Paso 4: Montaje: pies y sistema de la correa

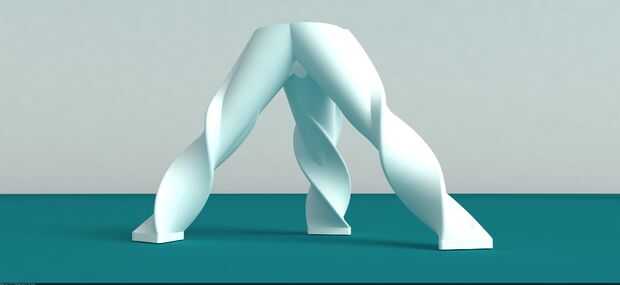

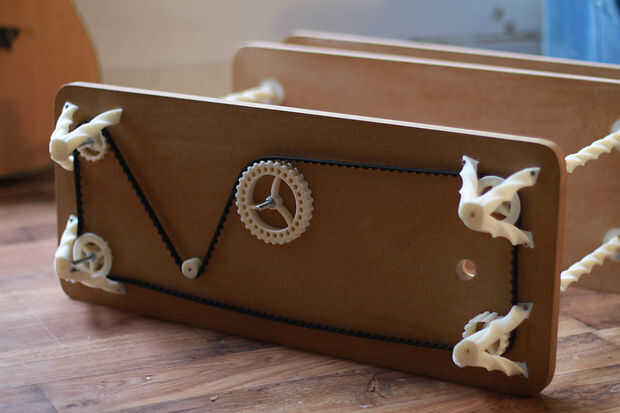

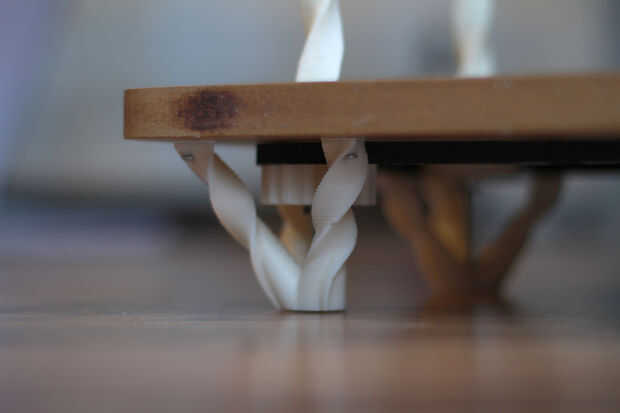

Inserte las tuercas M6 los piñones y rodamientos de rotación (partes E y G) y montamos con la varilla roscada M6. Dejó una buena cantidad de la varilla por la parte inferior de la plataforma para encontrar la posición correcta del pie (parte A). Los pies deben moverse con facilidad a lo largo de la varilla, si no presenta el agujero. Poner el cinturón alrededor de la corona e Inserte el pie en posición, marca/taladro los orificios y atornille en posición. Repita esto para las otras patas.
A continuación, montar el sistema de manija y cierre de cremallera. el perno M6 pasa a través de la manija (parte M) y a través del orificio de 90mm desde el borde de la plataforma. Parte F es 'tuerca' con la otra tuerca debajo apretó tanto como sea posible (capaces de moverse libremente). Como dije antes, este es el primer prototipo y hasta ahora he sido incapaz de conseguir el mango para trabajar debido a demasiada fricción. Actualmente paso los muebles girando la manija cog y el cinturón.
El orificio 55mm en es parte parte de refuerzo de J. J insertando un tornillo. Esta parte probablemente tendrá presentación para caber a través de la plataforma y en los orificios de cierre de cremallera.
Después de eso, limar y encontrar una buena localización para la banda de rodamiento (parte L). Si utilizas la misma correa que yo no deberá ser ajustado. Taladro y asegure en su posición con un tornillo.
