Sistema iluminacion bicicleta-Dimano + cargador bateria

Hola a la comunidad de entusiastas.

Esto esto es proyecto para crear un sistema de iluminacion para su bicicleta como de la compañia Revolights

pero con cagar la bateria mientras uno anda en de un sistema para ella, solo dejando el uso de la bateria para un estado de reposo de la bicicleta o las Naciones Unidas hasta el dinamo sea capaz de poder energizar un todo el sistema.

En mi caso yo podido replicar este sistema de Revolights, pero mis bateria solo me duran 2 horas y es molesto

sacarlas para volver a cargar, ni hablar del riesgo de quedarce pecado luz en medio del camino.

la verdad es un sistema un poco complejo por lo menos para mi y necesitaria la ayuda vuestra.

en estos momentos no cuento con el material necesario para podera realizarlo o componentes

especificos usar, pero tengo una idea general de como deberia funcionar esto. asi pido un alguien

pueda realizarlo, mejorarlo y contar su experiencia etc..

describir paso un poco.:

Sistema de energia:

por un lado un sistema de energia a traves de un dinamo y otro una con sistema de bateria recargable, esto es porque

a bajas velocidad de la bicibleta, el dinamo no sera capaz de propiciar enegia suficiente al sitema de ilumninacion,

donde ahi se harà cargo las pilas.

Dinamo por induccion electromagnetica:

: para mi caso yo prentendo realizar un dinamo/s, cuando hablo de dinamo me refiero a que

una toma s, estara sobre la rueda, dispuestas en forma circular y un iman sobre el chasis de la bicicleta.

aqui me surgen varias preguntas, en la busqueda de una mejor eficiencia y la toma sea lo mas pequeña posible.

* tengo and si la bobinas estan lo mas alejado del centro funcionan mejor, por la velocidad radial o tangencial de una de esas.

* si se usa una diametro bien pequeño del alambre para el bobinado es mejor

* si se usa un nucleo para la toma un iman de forma esferica, en la que este se puede mover libremente, en ves de un nucleo de hierro, se duplica el campo magnetico, por ende mas corriente. ¿y menos bobinado, ¿tamaño del nucleo?

Bovinas , mi primera idea era colocar los leds + controlador de leds, arduino mini, bobinas sobre un aro.

pero el problema son las bobinas, en mi caso colocaria unas 6 bovinas en serie, el problema es el espesor de estas

bobinas, para pudieran pasar libremente entre el chasis y la rueda, debe ser algo de 5mm, el espesor de un led, pero yo no creo esta toma sea capaz de energizar un todo el sistema, aunque anduviera a 100km/h

¿Qué opinan?.

otra seria poner 5 bobinas en serie un poco mas grande y llevarlas un poco al centro, pero no quedaria muy lindo, no quedaria todo en una solo cosa

bobinas Hechas seleccionado

* Bovinas de servo balvulas de lavarropa, gusto de demaciodo grande para mi.

* ¿autos de bobinas de relé de 12v, masonenos¿sera capas de enerizar al sistema, una velocidad de?

* bonias de relé de 5v, los usan los bitbucket.org relé no se vien las dimensiones de esto, no puede encontrar uno ¿sera capas de enerizar al sistema, para arduino, una velocidad de?.

* bobinas de disketeras de 3, 1/2 de las pc, tampoco se las demensiones, estas hijo bovinas axiales.

¿sera capas de enerizar al sistema, una velocidad de?.

... para esta oportunidad solo me compuestas para cargar y energizar el sistema, y no el de para en el sistema de control de la iluminacion, me refiero a la programacion para se encienda solo una parte de la rieda los leds.

Materiales:

* Bovinas. ¿(dinamo), usar¿?

* puente rectificador diodos AC_DC (diodos usar??)

* condensador 2000uf ¿es mucho, poco? ¿de 10v? , para estabizar la energia proveniente del dinamo

¿* un regulador de tensión un LM7805, NO SE si es el mas harmonización, otro mas eficiencia?

* ONU attiny85

* Transistor 2N2369A, no si este seria el mas harmonización

* cagador pilas para 18650 carga de la batería , no hay tener en cuenta algunos que traen protección

de descarga de la pila, asi ojo con eso.

* pila 18650.

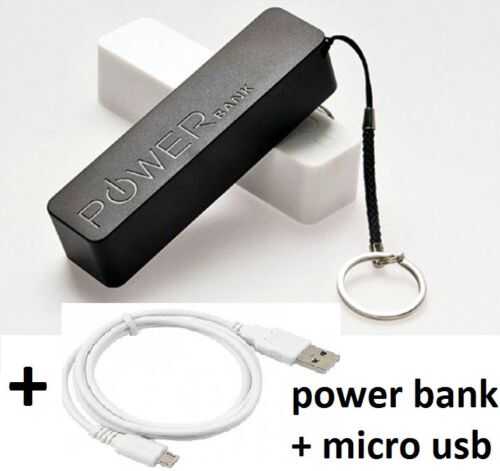

* un elevador de tencion "DC DC Boost Converter Step Up módulo 1 5V a 5V 500mA" " enlace

---el de para mi caso paso por módulo, sacarlo de, pienso 18650, de cagador pilas para un

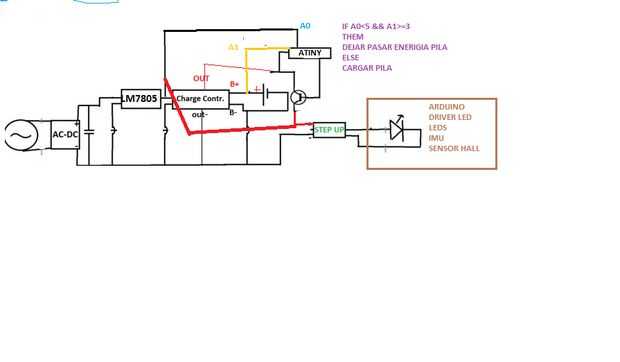

Diagrama

>>>>---<<<<<

consiste cuando la bicicleta este en reposo o el dinamo no es capaz de llegar un 5v, las pilas

alimentaran al sistema si estan no a llegado a un limite de 3v.

Cuando el dinamo es capaz de llegar un 5v este alimentara al sistema de iluminacion y cagará la pila

Si la pila tiene menos 3v. Esto lo controla el atiny85, es alimentado por la pila.

en todo monento el dinamo llevara enerigia al sistema sea o no nula, regulada

sepan disculpar si no me hise explicar mejor, desde ya muchas gracias.
