Paso 6: Velocímetro de cohete
Una pieza vital de información es la velocidad inicial del cohete.
Podemos calcular con fórmulas conocidas como aquí pero queremos medir, por lo que hemos construido una plataforma simple para él.

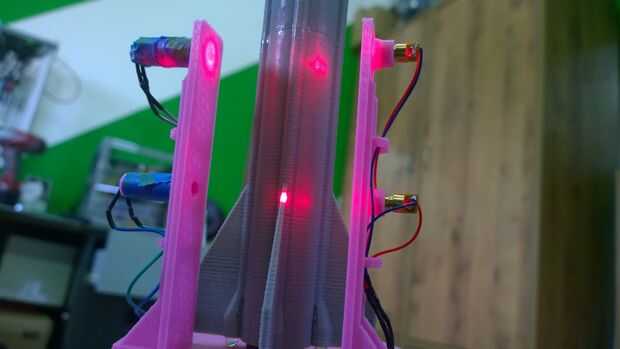

Para construir el velocímetro utilizamos dos láseres y dos fototransistores. Cuando el cohete sale del barril pasa entre los dos lasers y rompe la luz por una fracción de segundo, tiempo suficiente para calcular la velocidad si conocemos la distancia entre los dos láseres.
Materiales:
2 x diodo láser (< 5 mW)
2 x fototransistor o fotocélula
2 x resistencias de 820 ohms
2 x resistencias de 1,2 Kohms
5 x M4 tornillos y tuercas
Imprimir las piezas del velocímetro de aquí: https://github.com/romansky/apollo/tree/master/3d-prints/speedometer
Uso un filamento opaco para evitar que fuera luz de interferir con el láser.
Necesita perforar pequeños agujeros en el "soporte del fototransistor. Archivo STL"para las piernas de fototransistor.

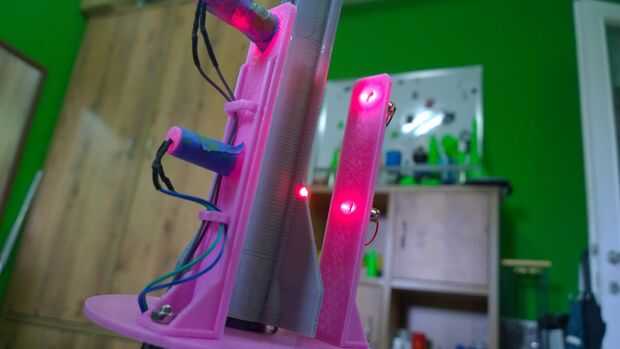

Montar las piezas de los titulares a la plataforma con los tornillos. La plataforma se adapta a la 1/2" del barril, tornillo y tuerca a ajustado al cañón.
En el paso de la electrónica vamos a aprender cómo conectar hasta el circuito y ver el código de Arduino.
