Paso 13: Conexión de los sensores a tu Arduino
Más maneras que usted puede configurar su sistema de limitación de TV se requiere sensores de un tipo u otro y estos necesitan conectarse a su Arduino. Conexión de sensores a un Arduino es fácil. Hay dos clases principales de entradas con un Arduino. Hay entradas analógicas y hay entradas digitales.

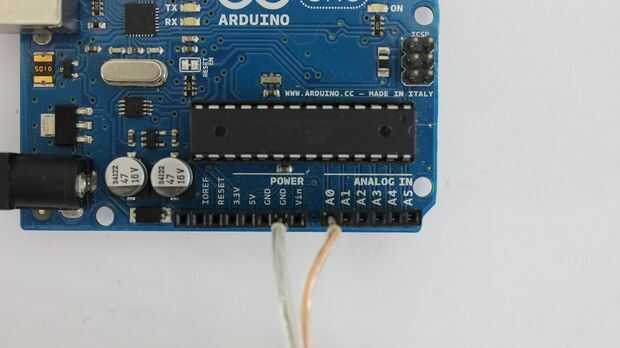

Entradas analógicas detectan la tensión relativa de una señal. Para medir una entrada analógica, conecte el cable de tierra del sensor a uno del pin GND de Arduino. Luego conecte el cable de señal a uno de los pines de entrada analógicos en el Arduino. Luego configurar este pin a modo de entrada y utilice la función analogRead en el código de Arduino. El Arduino a continuación medir el voltaje de la señal de entrada y convertirlo en un valor entero entre 0 y 1023. Esto corresponde a un voltaje entre 0 y 5 voltios. Entradas analógicas son una buena manera de monitorear las señales que cambian con el tiempo.

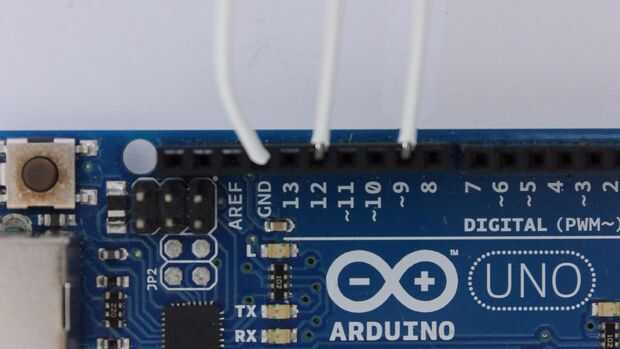

Entradas digitales sólo detectan si una señal está por encima de un cierto voltaje del umbral (3 voltios por un Arduino de 5 voltios). Estos son útiles para detectar Estados de encendido y apagado simple. Es la señal o no. Para utilizar a este rey de entrada, conecte el cable de tierra del sensor a uno de los pines GND de Arduino. Conecte el cable de señal a uno de los pines digitales en el Arduino. Luego configurar este pin a modo de entrada y utilice la función digitalRead en el código de Arduino. El Arduino luego mida el voltaje de la señal de entrada y registro (por encima de 3 voltios) o baja (inferior a 3 voltios).
