Paso 3: El circuito de Control

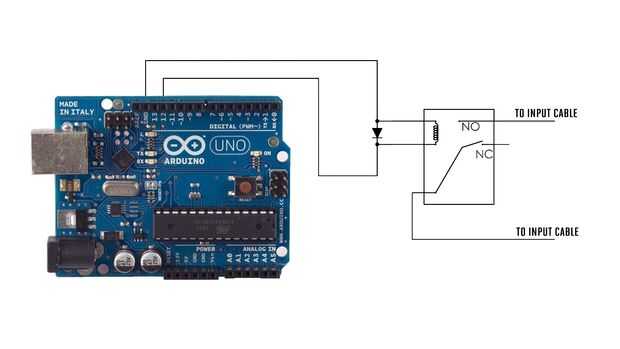

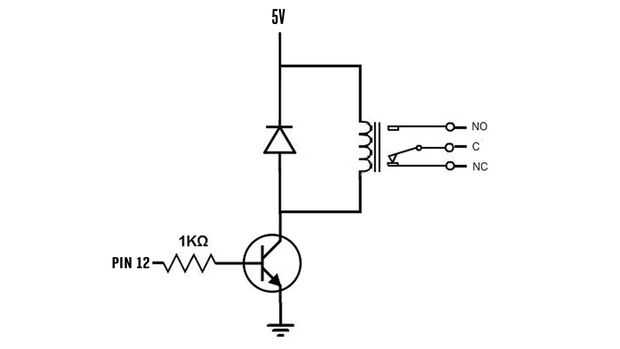

El circuito de control para este proyecto es muy simple. Básicamente es sólo un microcontrolador Arduino y un relay de 5 voltios. Para alimentación del relé directamente en el Arduino, la bobina del relé necesita nominal de 30 mA o menos. Si su servidor requiere más de 30 mA, entonces necesitas añadir un transistor para controlar el relé. El terminal normalmente abierto y el terminal común del relé están conectados al cable de entrada. La bobina del relé se conecta a uno de los pines digitales y uno de la tierra de los pernos en el Arduino. Un diodo es conectado en paralelo con la bobina del relé para proteger el Arduino de picos de voltaje que pueden ocurrir cuando el relé se desactiva.
Normalmente el pin digital es configurado bajo. Esto significa que el relé se desactiva y se desconectan las dos mitades del cable de entrada. En este estado, la señal no puede alcanzar la TV. Pero cuando el pin digital es alto, el relé se enciende y conecta las dos mitades del cable de entrada. Esto es cómo el Arduino determina cuando el TV recibe la señal desde el dispositivo de entrada.
