Paso 6: Soldar el circuito del relé entre sí

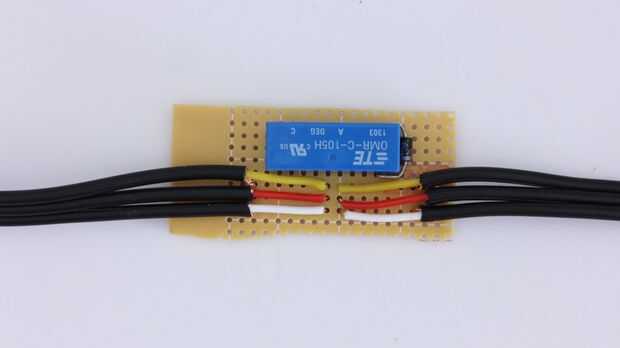

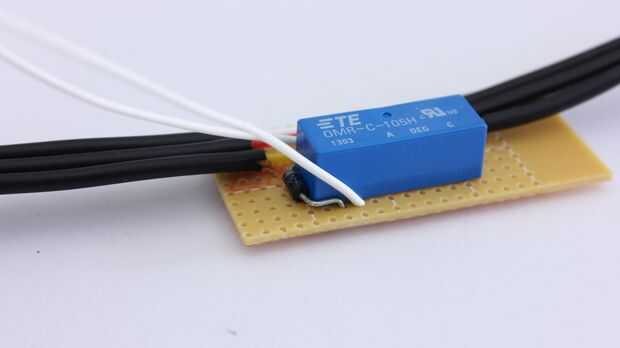

Comience con un pedazo en blanco de placa perf. El relé a un lado de la Junta de la soldadura. Luego soldar el diodo en la placa adyacente al relé y conecte los cables del diodo a los terminales de la bobina del relé. A continuación se. que necesita conectar los cables del cable de entrada.

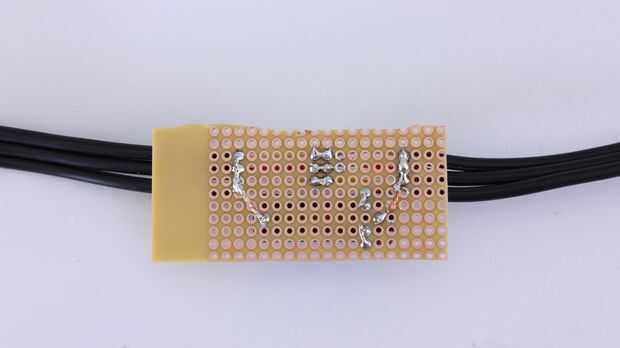

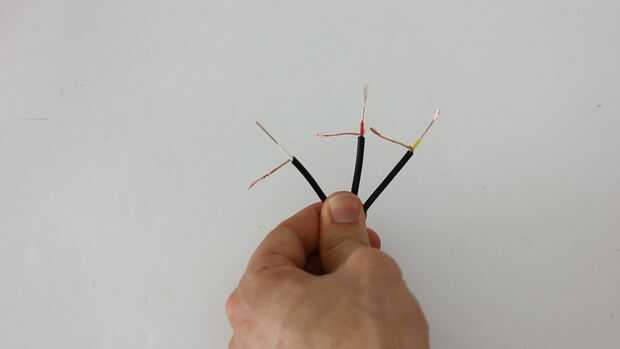

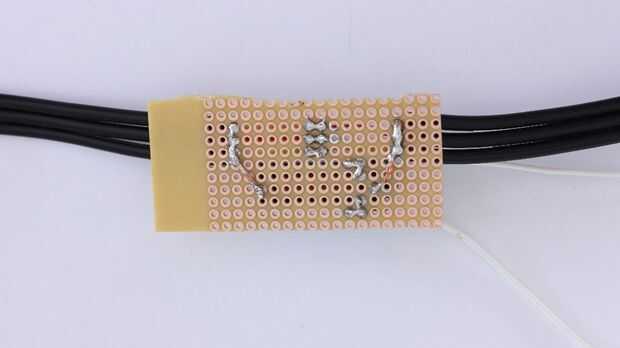

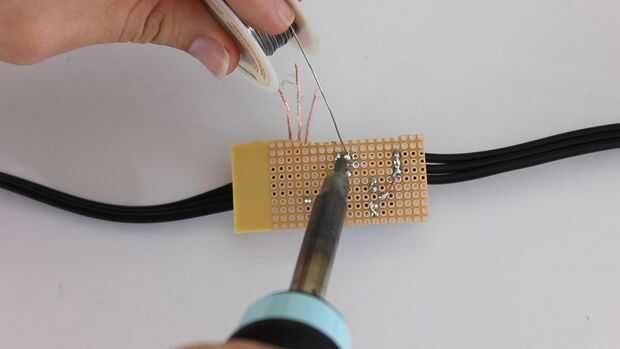

El interno que más conjuntos de hilos puede soldar detrás juntos por fijación a agujeros adyacentes y conectarlos con un cordón de soldadura. El conjunto exterior de los alambres en cada cable todos se agruparán juntos. Con cable RCA estos cables están todos conectados juntos como una masa. Por lo que no afecta la señal. Estos cables se sueldan a la placa. Luego un cable puente conecta a los terminales del interruptor del relais.

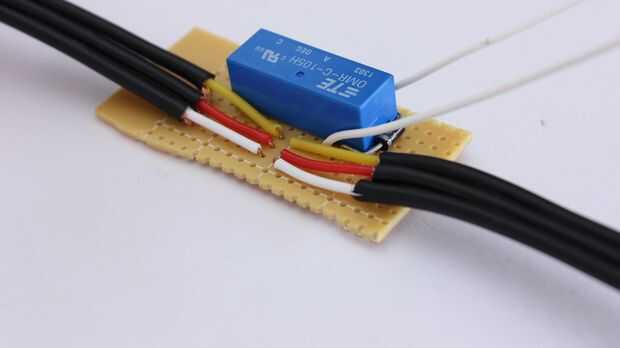

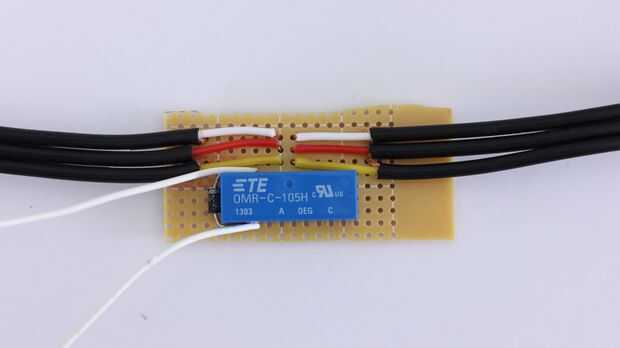

Las conexiones del pasado a hacer son los cables que se conectan con el Arduino. Conecte un cable a cada terminal de la bobina del relé.
