Paso 2: Esquema y soldadura

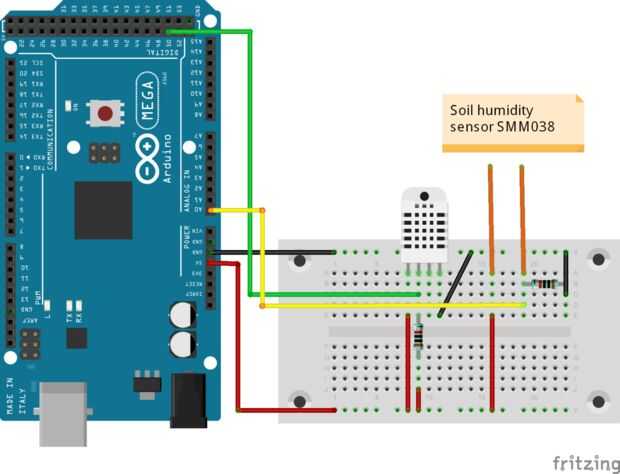

En la foto puedes ver cómo conectar ambos sensores con la ayuda de una placa sin soldadura.
Sensor de humedad de suelo conectada a través de un circuito divisor de tensión con resistencia de 10kOhm como una resistencia permanente. El sensor produce una señal analógica y conectado al pin A0 de la Arduino.
Sensor de temperatura y humedad se conecta con tres contactos, el cuarto no se utiliza. También requiere 10 kOhm resistencia. La salida de un sensor es una señal digital.

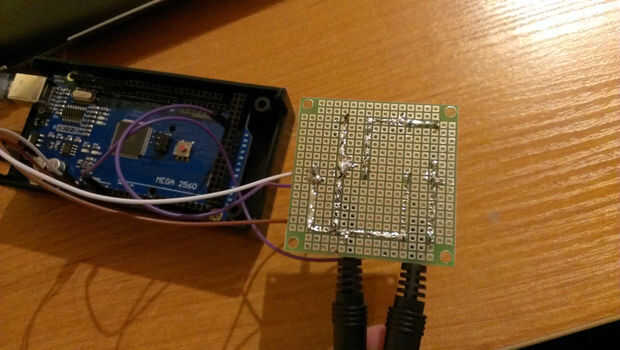

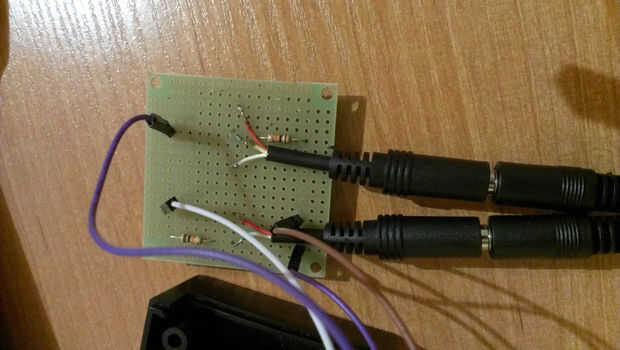

Dos gatos se sueldan a la placa y se sueldan dos conectores en el cable. Usted puede conectar y desconectar los sensores en cualquier momento.
