Paso 10: Lo que usted necesita
-altavoz
-amplificador estéreo
-crossover

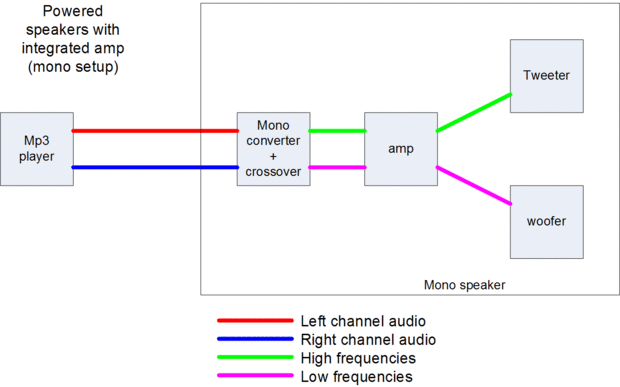

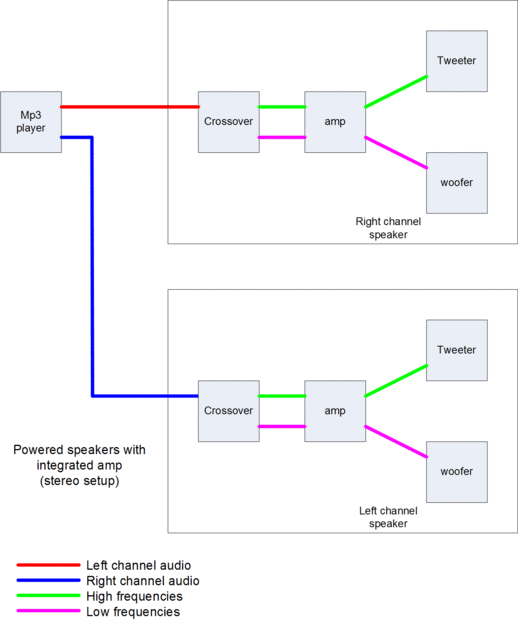

Consulte los diagramas de sistema más abajo.

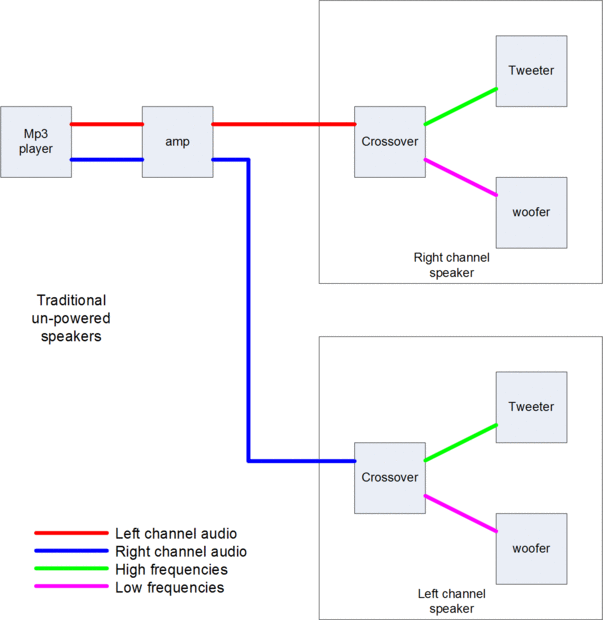

Cuando el cruce viene después de la amp, entonces tiene que ser grande para manejar la señal amplificada completa, y tiene que perder energía para igualar el volumen del tweeter y woofer. Pero siempre necesitamos dividir aparte las altas y bajas desde el reproductor de mp3 y los dirigen al tweeter y woofer. Así que el secreto para una configuración de amplificador integrado buena es que ponemos un pequeño crossover antes del amplificador. Esto nos da una señal no amplificada tweeter y una woofer amplificado sin señal. pase uno de esos a la entrada del canal izquierdo del amplificador, y el otro para el canal derecho de la entrada del amplificador. Luego en el lado de salida del amplificador cable canal izquierdo directo para el tweeter y el canal derecho directo al woofer.
Cuando ponemos el crossover antes del amplificador, también podemos usarlo para ajustar los volúmenes del tweeter y woofer y también para combinar estéreo a mono si queremos. operando en la señal no amplificada, estos se pueden hacer sin desperdicio de energía.
Por lo tanto, para hacer 12V integrado amplificador + altavoces que necesitas:
-altavoces
-1 amplificador estéreo por altavoz
-1 cruce por altavoz
El amplificador estéreo puede ser cualquier T-amp te gusta. Mis fotos de construir sobre todo mostrar los amplificadores TK2050.
El cruce - hice mi circuito para esto - ver mi proyecto monoXover. Es un circuito bastante simple así que usted puede construir usted mismo de las partes. Si está interesado en la compra de un kit de bricolaje de monoXover, me avisas. Otra opción es utilizar una mesa de mezclas. Algunas tablillas de mezcla en el rango de $50 a $100 pueden proporcionar esta funcionalidad de crossover, este yo no he probado pero parece posible.
