SK3TCH - tablero de equilibrio controlado de Etch-A-Sketch (3 / 9 paso)

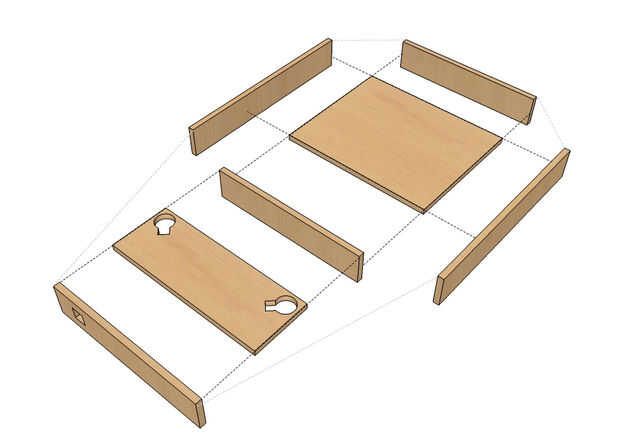

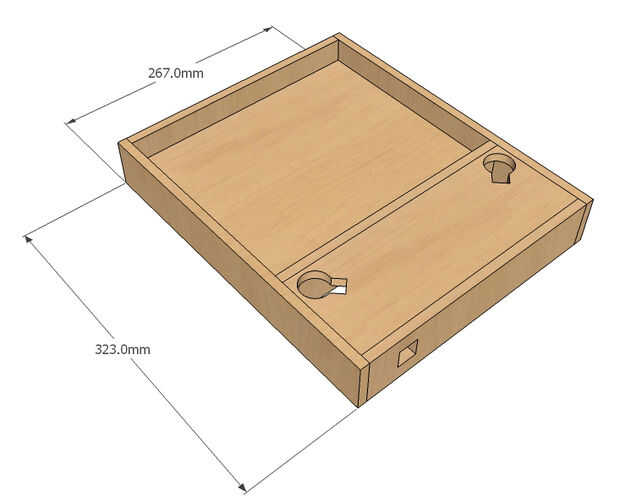

Paso 3: Construir el marco

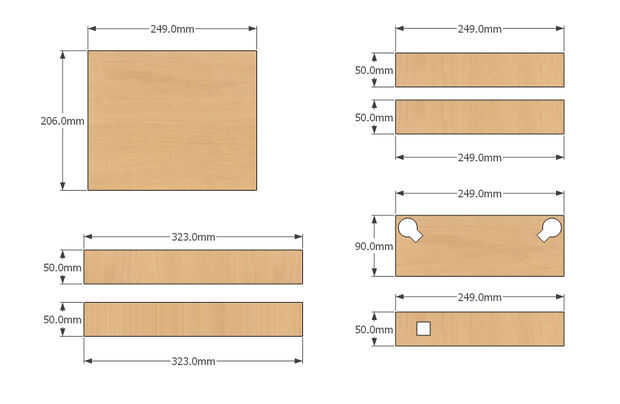

Corte todos los componentes de 9mm MDF. Si utiliza un diverso grueso, enmiendas tendría que hacerse a la medida. Además, medir el tamaño de la Etch-A-Sketch antes de empezar para asegurarse cabrá.

249 x 206 (1) - etch-a-sketch del panel posterior
249 x 50 (3) - piezas horizontales
249 x 90 (1) - panel de tablero motor
323 x 50 (2) - piezas verticales

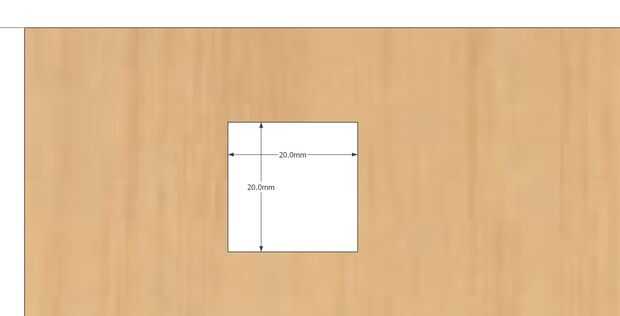

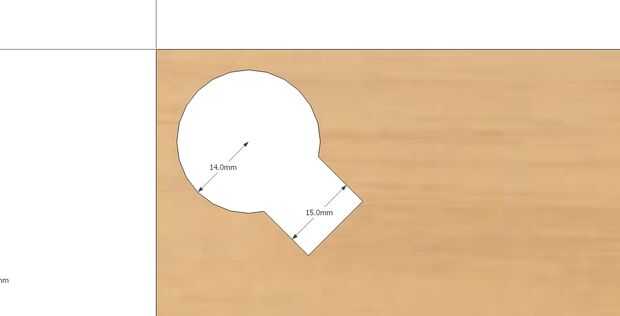

Aunque sea tentador para perforar los agujeros en la pieza de 249 x 90 antes del montaje, cuelgue un poco fuego.

Utilizar estos planes como una guía, pero no dude en apartarse y hacer tus propias modificaciones. No hay más que una forma de construir una caja, como se dice.
