Paso 2: Los metros

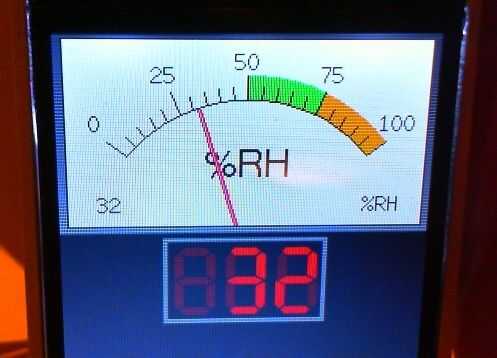

El medidor analógico tiene una aguja móvil que barre lentamente con velocidad configurable para mostrar el nuevo valor de una variable. El valor de este ejemplo es en el rango de 0 a 100 (la usé para mostrar humedad). Meter las etiquetas se pueden cambiar fácilmente. La nueva lectura digital real se muestra en la esquina inferior izquierda del medidor. Topes de aguja son emulados para lecturas fuera del rango normal! Zonas de coloreadas se pueden agregar a mostrar rangos confortables etc..
Consejo: El parpadeo de la aguja es mínimo, pero quitar la pantalla de unidades de la zona de barrido de agujas se mejorar las cosas (y también significa que 4 fuente no necesita ser cargado, ahorro de espacio FLASH). Sólo dos líneas en el dibujo (156 y 200) necesitan ser comentada, utilice la nueva Arduino 1.6.0 IDE y el interruptor en línea numeración para ayudar a encontrarlos!
El medidor digital utiliza una fuente de 7 segmentos y muestra una imagen tenue de los segmentos apagados para intentar emular el aspecto de una verdadera exhibición de 7 segmento! El color podría cambiar fácilmente, tal vez con el valor que mi Instructable aquí.
