SketchUp, Inkscape y corte por láser Ponoko (11 / 12 paso)

Paso 9: Tolerancias y permitiendo errores

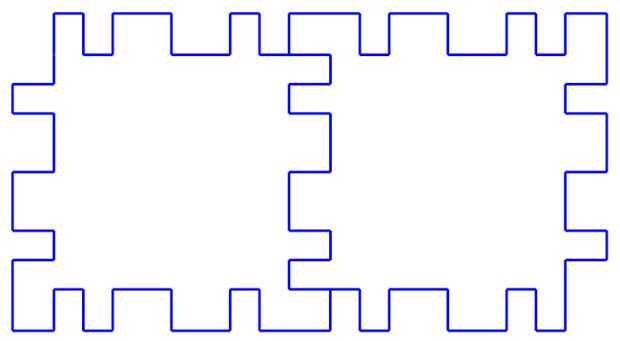

Hasta ahora nos hemos acercado de corte por láser como si fuera el Santo Grial de fabricación precisa y no hecho subsidios para las imperfecciones en los materiales y el canal o corte , corte por láser (foto 1). Echar un vistazo a la siguiente Ponoko video para entender lo que estoy hablando.

Observe cómo al final del video las piezas permanecen mientras el operador se levanta el material sobrante. Esto significa que un cubo 4x4x4cm sólo será ese tamaño exacto si se permite para el material de corte por láser.

Una posible solución a este problema es a tus piezas para permitir el corte de la escala. Por ejemplo que podríamos usar Inkscape para escalar una pieza de 40x40mm para 40.5x40.5mm (esto permitiría un 1 mm corte asumiendo que el láser funciona abajo del Centro de cada línea).

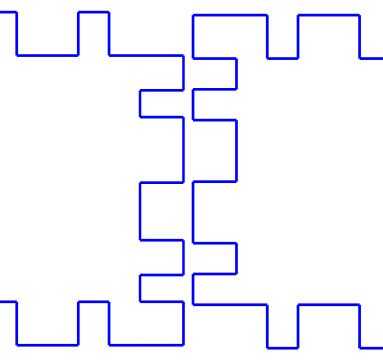

Si le preocupa más el montaje de piezas en lugar de las dimensiones reales, nos podemos alterar la disposición en Inkscape para hacer piezas encaja perfectamente. Por ejemplo, podríamos reducir el tamaño de la brecha (y así aumentar el tamaño del diente) en nuestro diseño "del diente y del dispositivo de seguridad". Esto garantizaría que el diente se exprime en el espacio (ver imagen 2).

Todavía otro diseño opción que tenemos es utilizar golpes (consulte el manual de Ponoko) es una buena manera para permitir tolerancias y asegúrese de que las piezas encajan perfectamente (ver fotos 3 y 4).
