Paso 2: Un cubo de Sketchup para corte por láser
Para este primer diseño que nos gustaría explorar un enfoque "diente del dispositivo de seguridad" para unir el láser corte caras del cubo (esperemos que sin necesidad de pegamento).

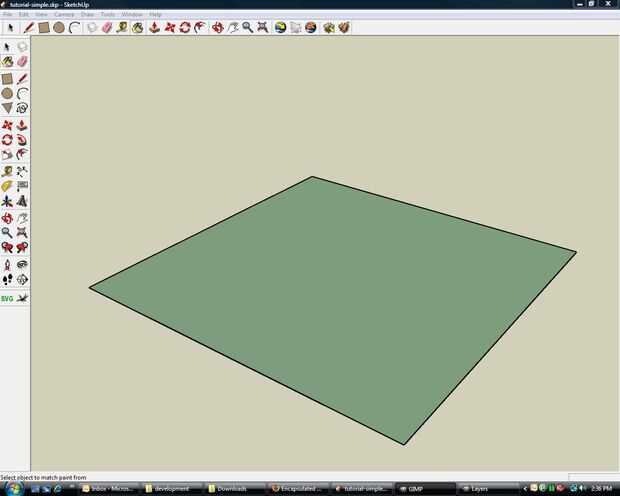

Siéntase como un cubo en SketchUp y decidir sobre el espesor del material. La primera imagen muestra un 4cmx4cm base. A partir de ahí saca un cubo 4x4x4cm (cuadro 2).
Luego es importante decidir en el espesor del material en esta etapa. Utilizaremos materiales de 3mm y así nos marca esto en el cubo (el cuadro 3).
Para iniciar el diseño del diente, simplemente atraviesan las uniones materiales utilizando la herramienta de línea de SketchUp (el puntero debe ajustar a puntos medios para dientes regulares y fácil bisección). Esto se muestra en la figura 4.

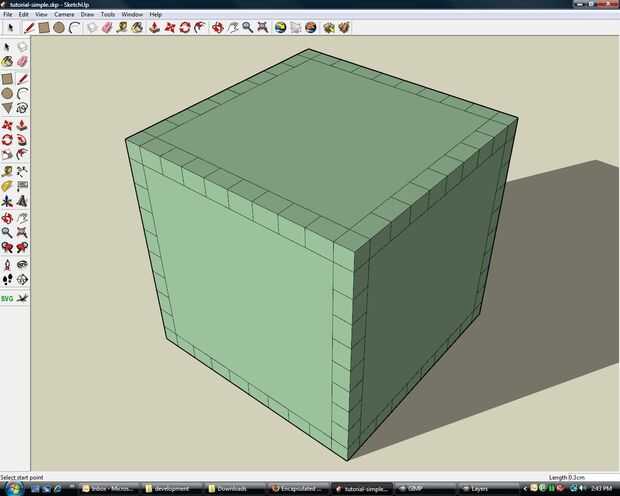

El último paso es quitar las líneas para terminar con un cubo con caras que tienen los dientes que se enclavijan (cuadro 5).
