SketchUp modelado 3D, conversión de archivos y consejos para la impresión 3d, una pequeña guía de (4 / 24 paso)

Paso 4: dibujar formas complejas de 2D

ok, hasta ahora ha sacado un rectángulo o un círculo. ahora explico cómo formar formas 2d más complejas que pueden entonces ser tirado de empuje. utilizando la herramienta de línea de crear cada borde hasta que formen una figura cerrada, crucial todos los bordes deben estar en el mismo plano. una vez que cierre la figura debe llenar para formar una cara, si no se llena entonces bien la figura no se cierra correctamente o de lo contrario no es todo en un solo plano. las curvas se pueden crear utilizando un montón de bordes cortos juntos o utilizando la herramienta de círculo y luego eliminar los bordes y reemplazarlos con otros bordes en forma o mediante la herramienta de arco.
utilizar la herramienta arco

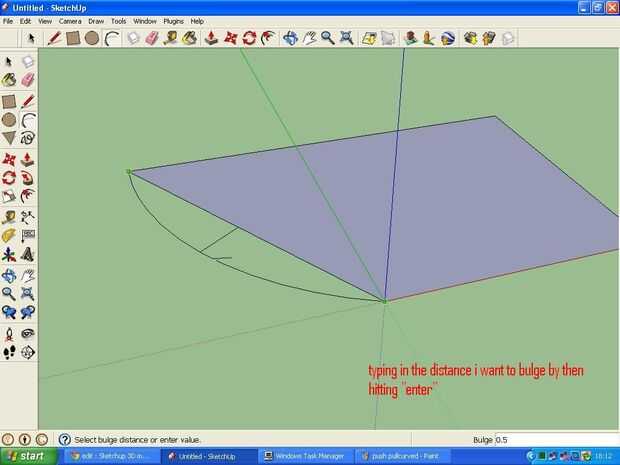

primer tipo en el número de bordes que desea su arco que consisten en, a continuación, haga clic en un punto donde desea que uno de los extremos del arco, luego haga clic en un punto para el segundo extremo del arco. Finalmente mueve el cursor a la posición del punto donde quieras el arco de protrusión, se debe comprobar que eje va a mover este punto a lo largo de como lo va a determinar lo que se convierte en la orientación de su arco. Si el eje es correcto entonces en lugar de hacer clic en un tipo de punto en la longitud que desea protruir por y presione Intro.

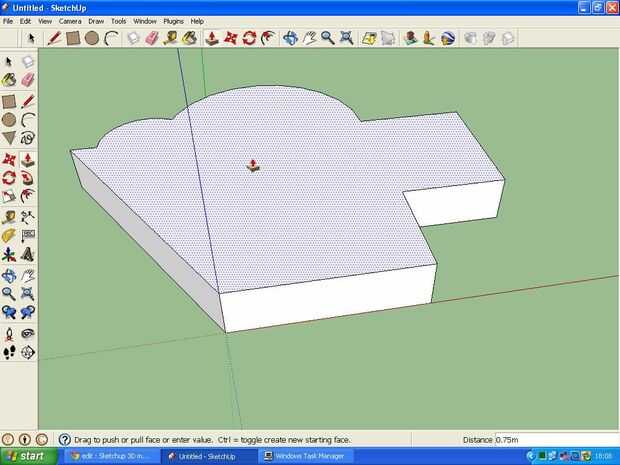

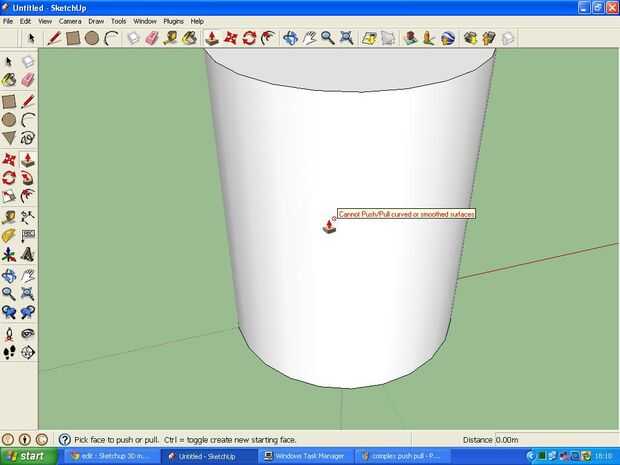

estas formas 2d se pueden sacar (empujar-tirar) como cualquier otro. superficies curvas no pueden ser sacadas, les cubriremos más adelante.
