SketchUp modelado 3D, conversión de archivos y consejos para la impresión 3d, una pequeña guía de (8 / 24 paso)

Paso 8: grupos y componentes

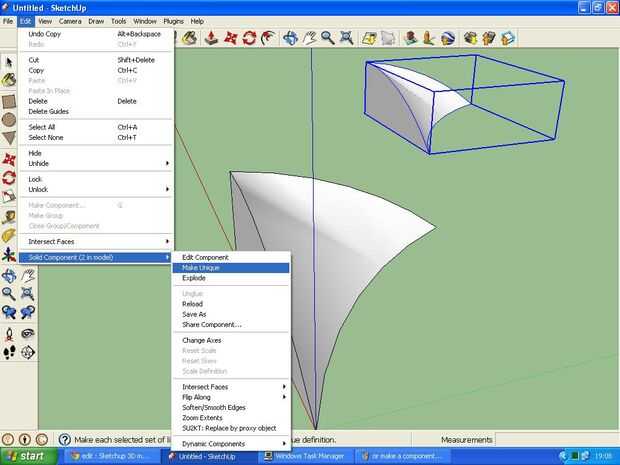

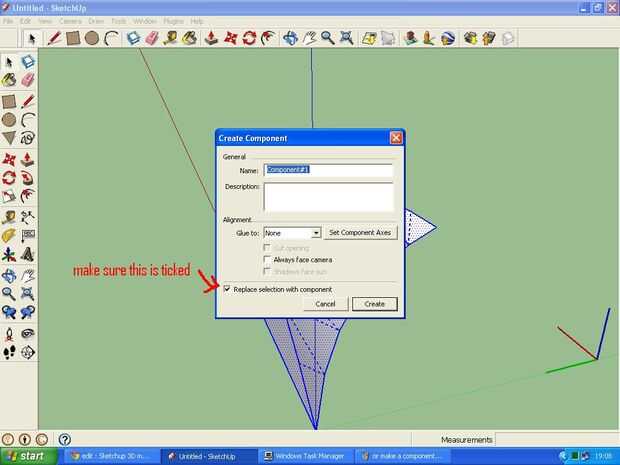

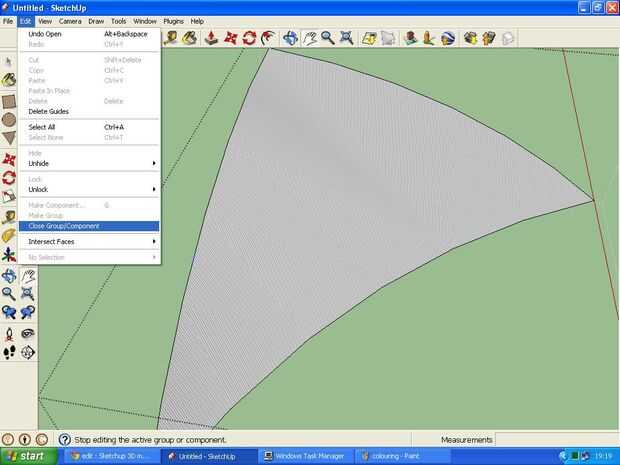

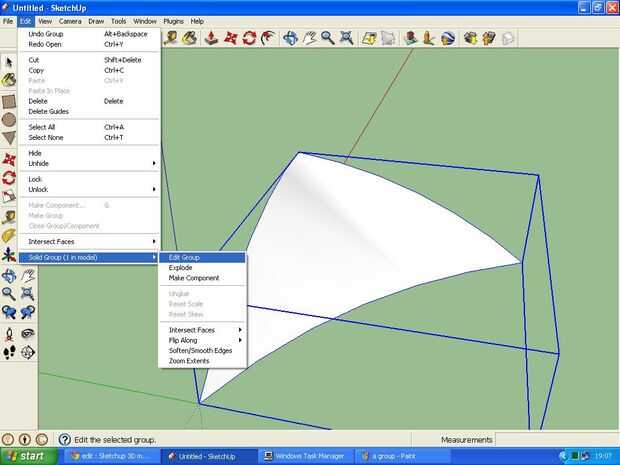

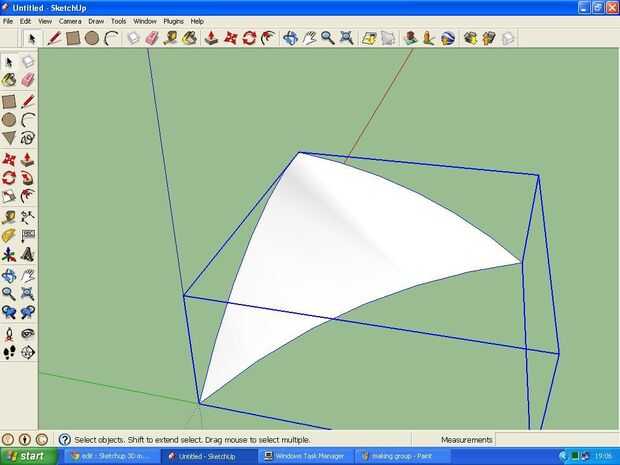

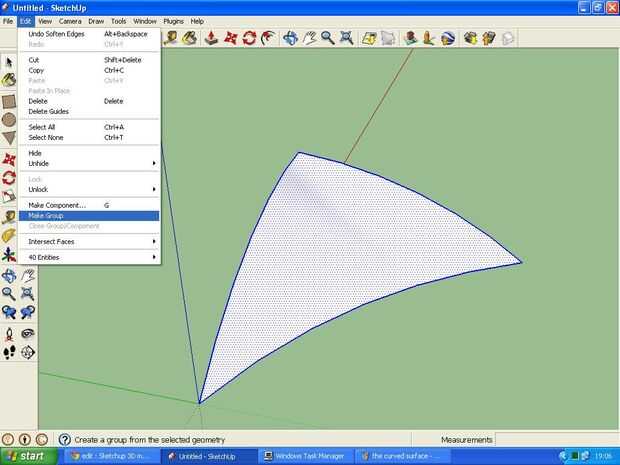

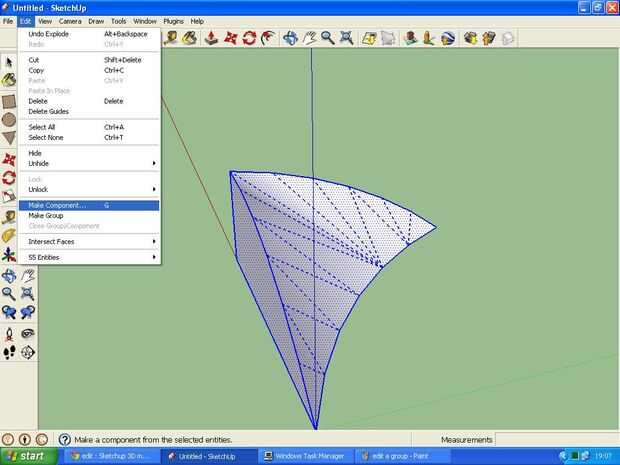

una vez que ha creado piezas en un modelo que usted desea copiar o mover alrededor gire (cubierto más adelante) selecciona las caras/líneas de fabricación hasta el objeto y vaya a "Editar--> hacer grupo". aparece un cuadro azul alrededor del objeto que se puede cambiar de puesto alrededor sin deformación otra geometría, en algunos casos puede negarse a moverse en ciertos ejes, en este caso debe ir a "Editar--> Grupo--> despegar" que le permitirá ser movido pr girada libremente. grupos de pegado pueden ser útiles cuando desee colocar texto o un pedazo plano de la geometría en una superficie como una etiqueta o señal, también pueden causar problemas a los nuevos usuarios de sketchup. Cuando tienes un grupo o componente que puede hacer clic en "Editar--> componente de grupo--> Editar Grupo y componentes". Esto le permite modificar las cosas en su interior, al editar un componente de todas las instancias del componente en el modelo cambiará en consecuencia, abandonar el grupo o componente es hecho por "Editar--> cerrar grupo/componente". Si usted quiere evitar otro componentes del mismo tipo se cambia cuando uno se modifica le deben hacer clic en "Editar--> componente--> hacer único". puede color las superficies en un grupo simplemente usando la herramienta material para hacer clic en el grupo. Si usted quiere conseguir ya hecho objetos dentro o fuera de los componentes existentes, necesitará copiar con "Editar--> Copiar" luego abrir el grupo o para dejarlo y haga clic en cerrar "Editar--> pegar en el lugar."

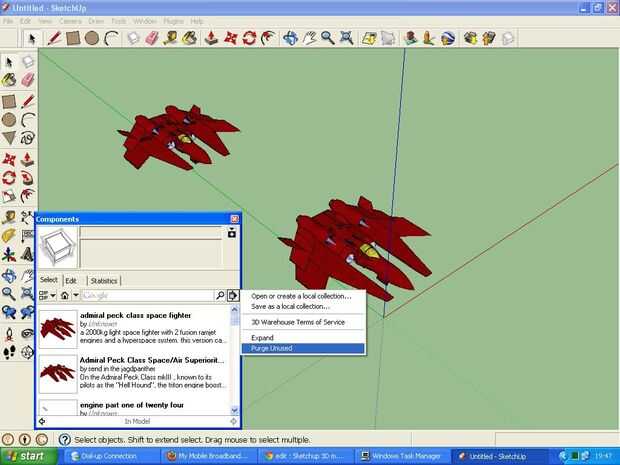

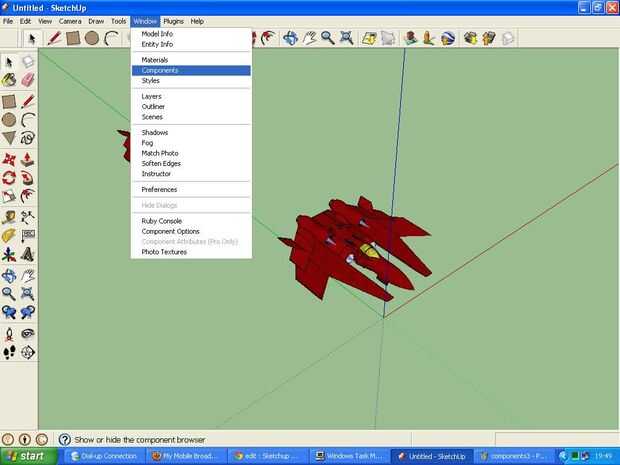

También hay una pestaña llamada la ventana de componentes haciendo va a "ventana -> componentes". Esto puede usarse para buscar 3d warehouse para componentes para agregar al modelo, o para modificar algunas propiedades básicas de los componentes. pero el más importante uso es hacer clic en el icono de inicio para ver qué componentes están en el modelo y luego ir a "(right arrow symbol)--> purga no utilizado". Esto elimina los componentes forma el modelo y reduce el tamaño del archivo. muy útil cuando usted ha terminado un modelo y desea subir a la Galería 3d.

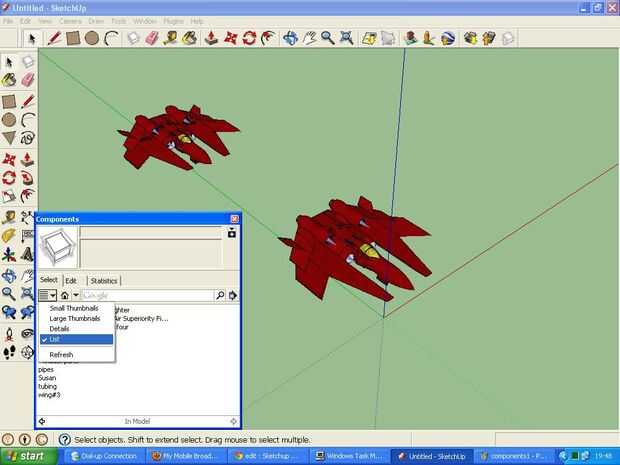

una rápida pocas advertencias: en primer lugar cuando en el componente navegador (especialmente al usar el botón de inicio) la vista a la "lista" Esto hace que sea mucho menos probable que choque sketchup. en segundo lugar cuando se descarga un componente desde el almacén de no probar y afirman que es tuyo a menos que usted realmente lo modelo. carga de otro modelo como su propia (o sin les acreditación para él como una parte) obtendrá la mala reputación que se merece para tales acciones.
