Paso 4: Conexión de LED
Los LEDs son muy fáciles de entender y usar, simplemente encadenada, el lado plano del LED es datos hacia fuera (DO), el lado opuesto es datos en (DIN). Es un caso de conexión en serie:
Ardiono -> 150 ohm Resistor -> DIN hacer -> DIN hacer -> DIN etc...
Qué debe hacerse, es entre el Arduino y el estruendo del LED una resistencia de 150 ohm debe utilizarse para reducir el ruido en la línea y protege el pin digital de Arduino.

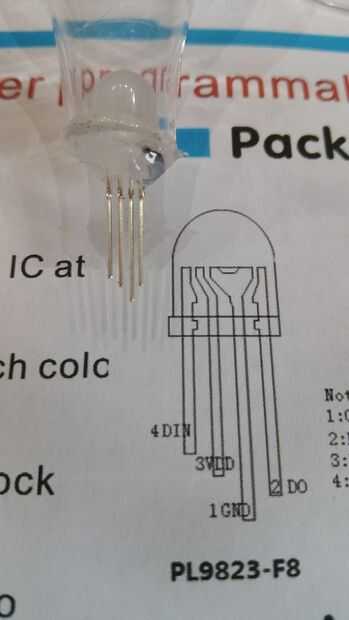

Utilizando la hoja de datos para el LED marca el lado plano de cada LED como una vez pegado en esto no sería visible para asegurarse de que tenía buena visibilidad de la orientación del LED.
Usando las manos, caliente pegué el LED en los vasos.
Para ahorrar complicaciones, usé el cable del mismo color para cada perno en cada uno de los led así que sabía que naranja fue DIN, DO azul, verde y marrón tierra fue VCC.
A continuación, había soldado el condensador de De-Coupling de 100nf entre VCC y GND en cada LED.
Una vez que todo se ha enfriado, me resbalé encogimiento sobre los cables de datos Pin, comprobado que fue un espacio de aire entre VCC y GND (mediante el uso de una sujeción de cable) entonces otra vez usé la pistola de pegamento caliente para todo tuvo lugar estable.
