SLAMP (lámpara inteligente) (8 / 10 paso)

Paso 8: Pega los componentes

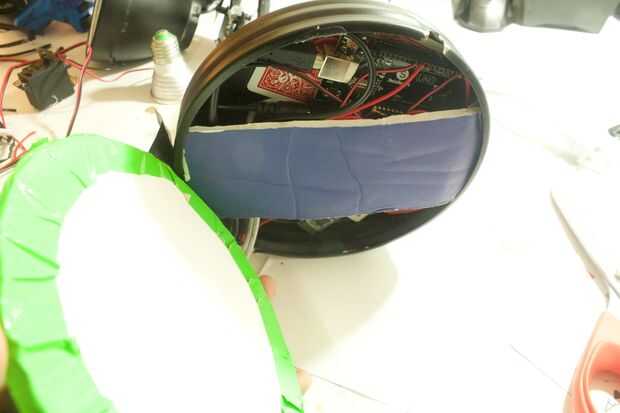

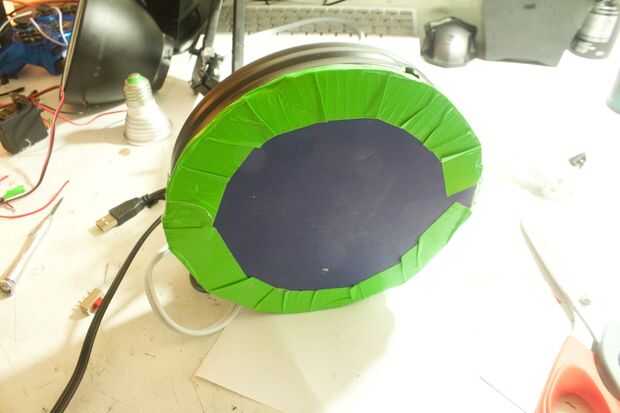

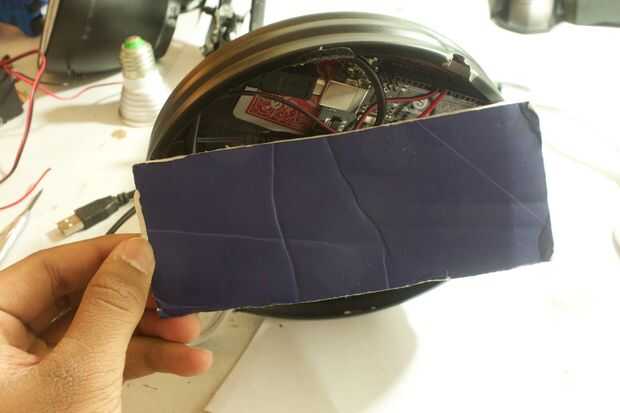

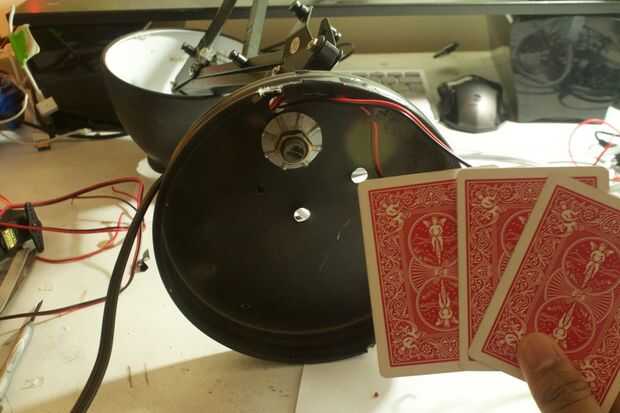

La base de muchas lámparas están hechos de aluminio que es conductor, pegar los circuitos y tablas directamente a este le cortas todo. Para que esto no suceda vamos a usar jugando a las cartas o alguna otra superficie del tablero de tarjeta para dividir el metal y el metal.

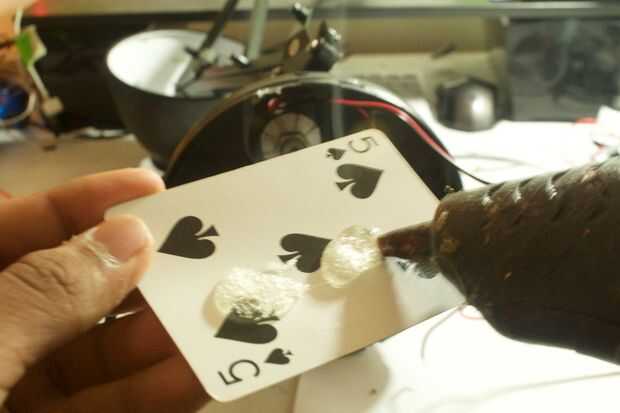

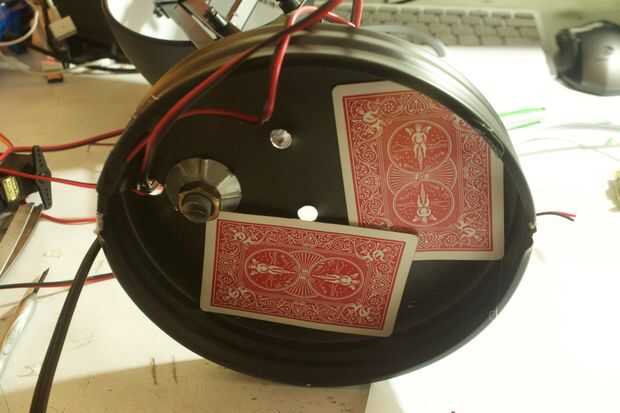

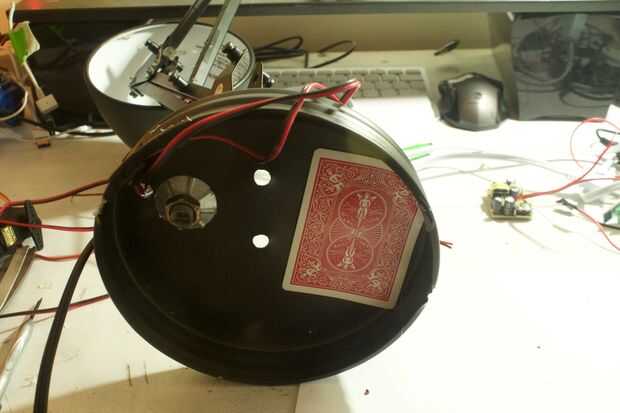

1. caliente pegue las tarjetas hasta el fondo de la base.

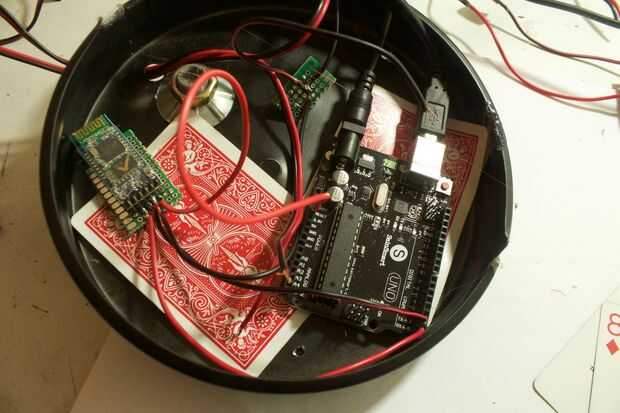

2. pegamento de Arduino a las tarjetas en caliente.

3. caliente del pegamento del módulo HC-05 en la tarjeta

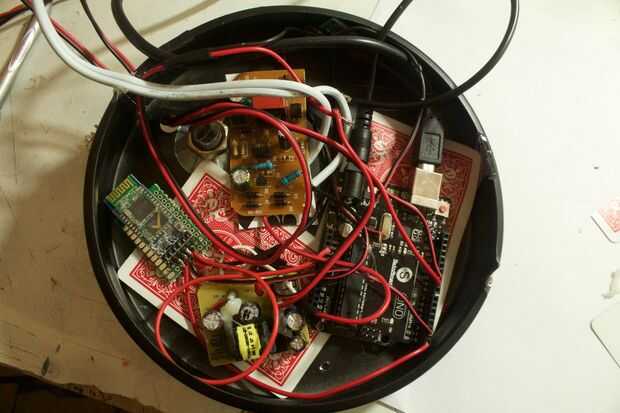

4. caliente pegue tanto de los ladrillos de la energía a las tarjetas. (Que seguro que la CA PIN o conjunto no toque nada, incumplimiento de esto puede resultar en lesiones o muerte).

Cableado:

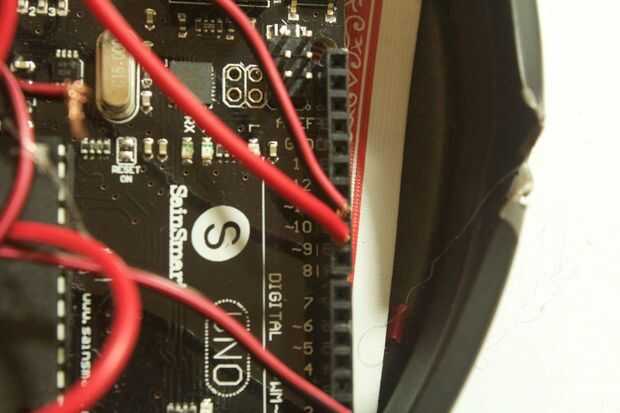

1. Conecte el servo tilt al pin 10 y bandeja de servo al pin 9.

2. Conecte el VCC y GND desde los servos a GND y el pin de 5v en el ladrillo de la energía (Asegúrese de que su no Arduinos 5v pin como el arduino no puede suministrar la potencia requerida por los servos.)

3. Conecte un cable de 3 pies en el pin 13 yendo a un led.

Opcional:

Para conectar una bombilla a la SLAMP tenemos que utilizar un componente llamado un relé.

Tengo un Instructables sobre cómo usarlos:

-Hice esto

Si desea agregar la capacidad de controlar su bombilla con SLAMP Asegúrese de retirar el enlace de arriba. Hice el ' ible de un microcontrolador muy similar a la de Arduino para el tutorial y el circuito esquemático sería el mismo.
