Paso 1: Lo que usted necesita
Bien este instructable es algo entre la electrónica, fotografía y software. En sólo las porciones derecha, oh me gusta...
Necesita experiencia con los microcontroladores de Atmel AVR y la posibilidad de flash con un programador. Participa con AVRs es realmente fácil porque hay un montón de buenos tutoriales en la web. Los Arduinios son sólo AVRs con un especial de gestor de arranque para hacerlo aún más fácil al programa les, pero el gestor de arranque extra cuesta algunos centavos extra. Así que decidí ir a lo real.
Entonces usted necesita un viejo, pero todavía trabajo flash y algunos pequeños componentes electrónicos como resistencias y así sucesivamente. Un soldador sería útil también.

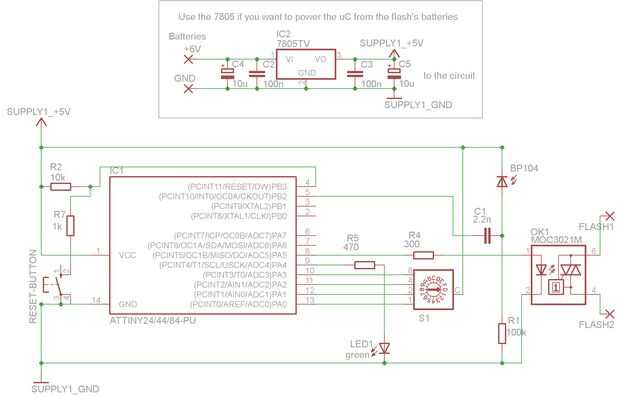

La lista completa del material es:
Valor de la parte
R1 100k cerca del foto-diodo
R2 10 k tire reset pin alto
300 de la R4 para el opto-acoplador
R5 470 para el LED
R6 1k para el botón de reset (no usar esto)
R7 1k al hexagonal-conmutador (no usar esto)
C1 2.2n entre el fotodiodo y el pin PB2
Regulador de voltaje de 100n C2
Regulador de voltaje de 100n C3
Regulador de voltaje de 10u de C4
Regulador de voltaje C5 10u
IC1 ATTINY24/44/84-PU el microcontrolador
IC2 7805TV el regulador de voltaje
LED 1 verde el LED verde
OK1 MOC3021M un opto-acoplador
FOTODIODO BP104 el sensor
Resetbutton
S1 4 bit selector rotativo
una mujer zapata de flash con un conector de trípode, ninguna función especial es necesario, tome usted puede conseguir más barato.
