Paso 3: Comenzar con el circuito

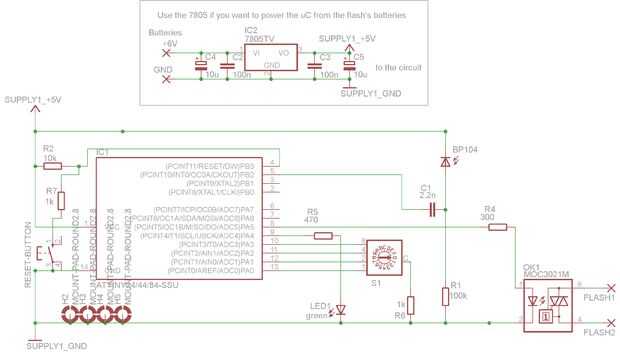

Si usted proporciona una tensión de 5V y por debajo de una batería entonces puede omitir la parte con el regulador de tensión 7805 y directamente de la fuente del microcontrolador. Todo el circuito utiliza 2mA en reposo, por lo que sería una celda de moneda pequeña vacía muy rápido, que se por qué elegí el flash y el controlador de la misma fuente, lo que es menos complejo.

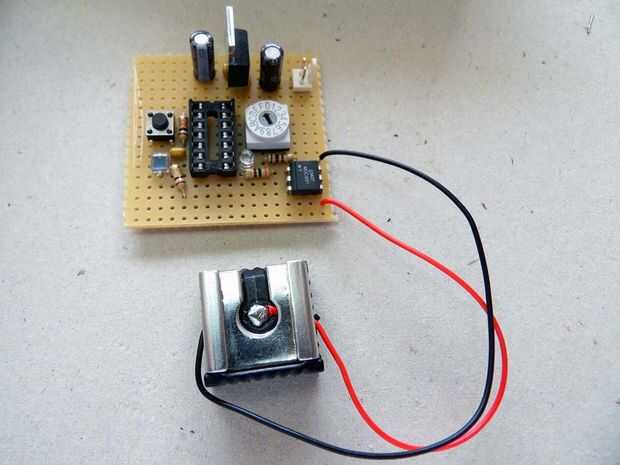

Yo creo ayuda con el circuito en sí mismo, porque todo el mundo tiene otras piezas en diferentes tamaños y tienes que calcular hacia fuera qué pines necesita conectarse por sí mismo.

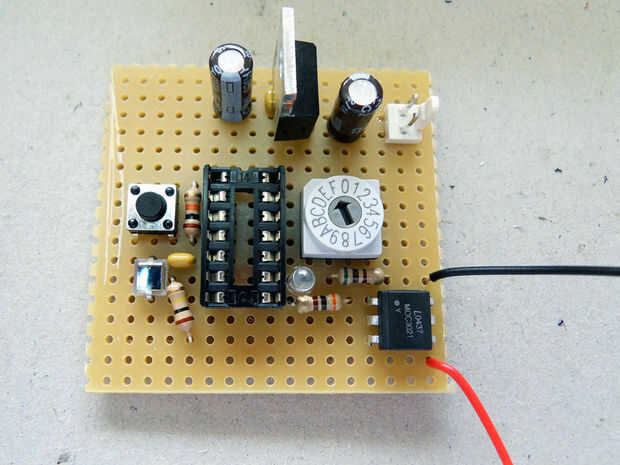

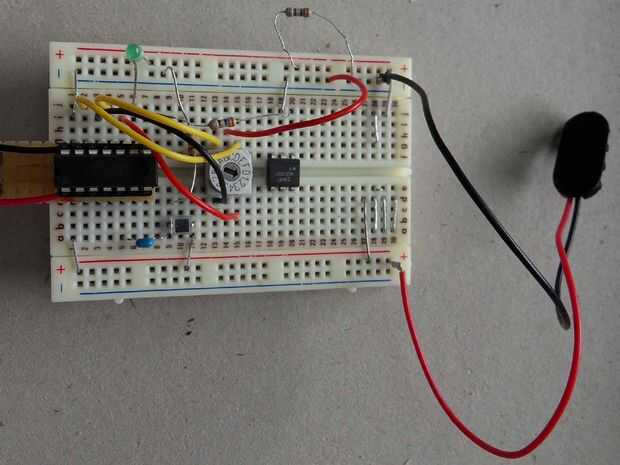

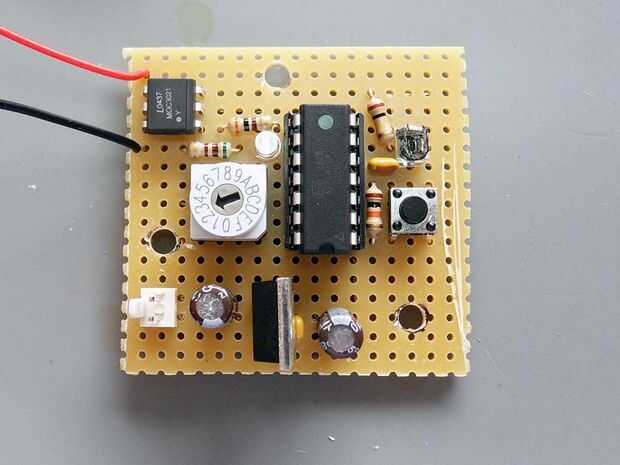

Una cosa divertida sucedió realmente cuando he probado el dispositivo. Cuando se trabaja con la protoboard generalmente hice pruebas en la noche bajo condiciones de luz más bien tenue. Pero soldado (y probado) la Junta bajo una lámpara brillante en mi banco de trabajo. Así resultó, que no reconoce cualquier flash que hice, incluso cuando flash directamente en frente del fotodiodo. Me tomó un tiempo para averiguar que el foto diodo era mucho tan sensible y tuve que cubrir parte de ella. Así que utilicé algunos cinta adhesiva y había pintada de negro, y voilá funcionó!
