Paso 2: El marco
Lo primero que hice fue hacer el marco que le fijan a la parte posterior de la TV. Una vez más, los agujeros de mi TV son 200x200mm, así que hice el marco solo un toque sobre esto que me diera algún juego, a aprox. 220mm. Corté las piezas vertical para ser derecho a 200mm pensando que podía moverlos hacia arriba y hacia abajo según sea necesario, resultó que con el espesor del material y las posiciones de los orificios, no necesito moverlos a todos. Marqué mi agujeros en el ángulo horizontal 200mm aparte (tuve que comprar realmente una regla métrica para esto). Entonces junté el T caber con los bujes para determinar la distancia entre los soportes verticales. Sujeta los T-fittings para las verticales y luego hizo que la distancia entre los agujeros horizontales fue 200mm también, entonces sujeta las piezas verticales en su lugar y taladrar los agujeros para los tornillos de 1/4".
La primera foto muestra la pieza vertical con dos agujeros grandes en el centro. El primer agujero fue perforado en el centro del ángulo. Esto no funciona como la cabeza del perno 5/8" encajar perfectamente contra el otro lado de la"L", que significa que no habría podido convertirlo. Esto también fue algo bueno porque me obligó a repensar la distribución de peso y posición del agujero. Entonces moví el agujero "hasta" el marco para que la conexión T estaría más cerca de la parte superior de la TV y también la pasé del centro para permitir que el perno gire. Esperaba que esto haría que el centro de gravedad debajo de mi T montaje punto de pivote, pero no lo hizo.

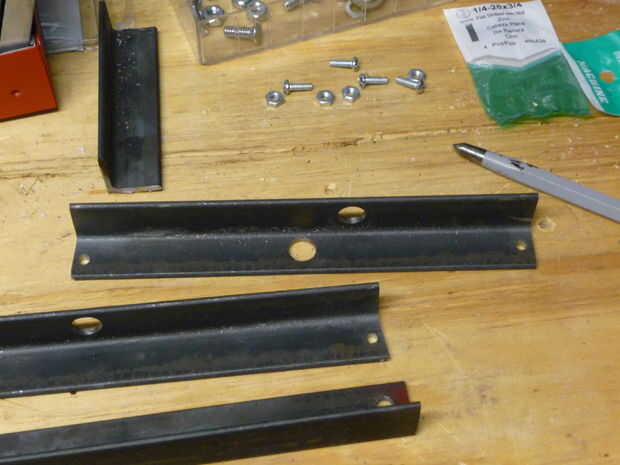

Segunda foto muestra que mis piezas cortan, perforado y listo para una prueba de ajuste.

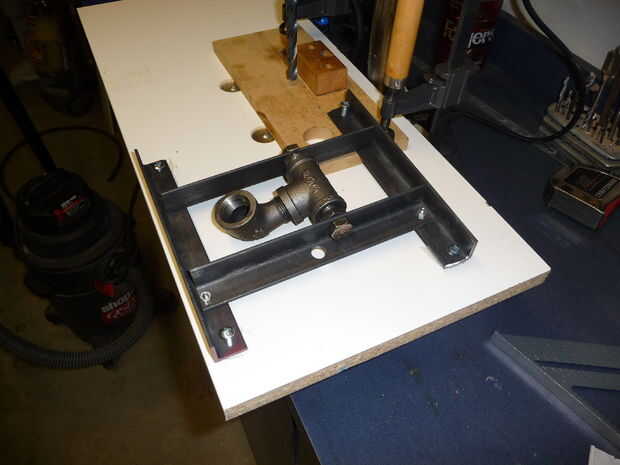

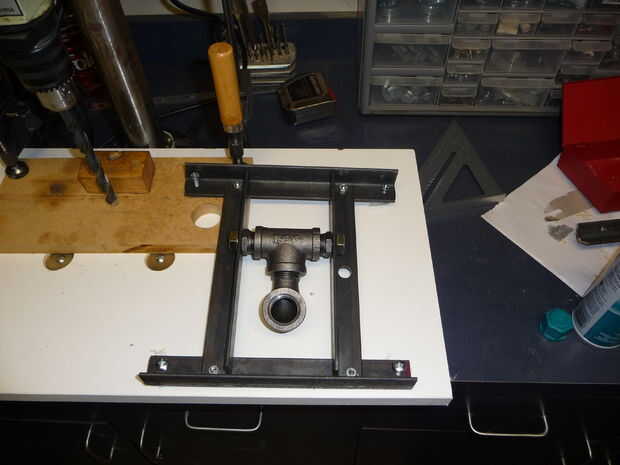

El tercero y cuarto fotos muestran mi prueba ajuste así como mi plantilla para taladrar rápido.
