Paso 2: El circuito

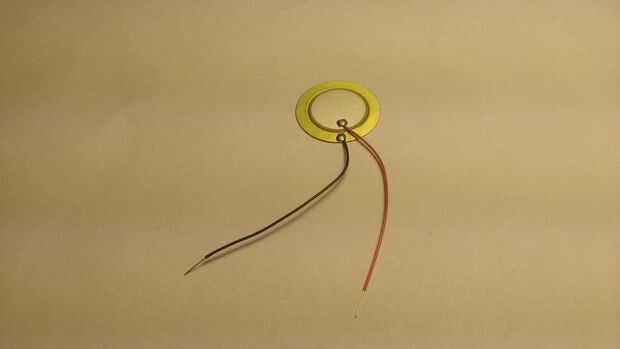

Piezoeléctricos (nuestros sensores de vibraciones) están polarizados. Esto significa que el voltaje pasa a través de ellos en una dirección específica. Usted notará que el piezoeléctrico tiene un cable negro y rojo específico fuera de ella. Negro es para la tensión menor, mientras que el cable rojo es para nuestro más alto. Conecte el cable negro a tierra, luego conecte el cable rojo a analógico 0 (A0).

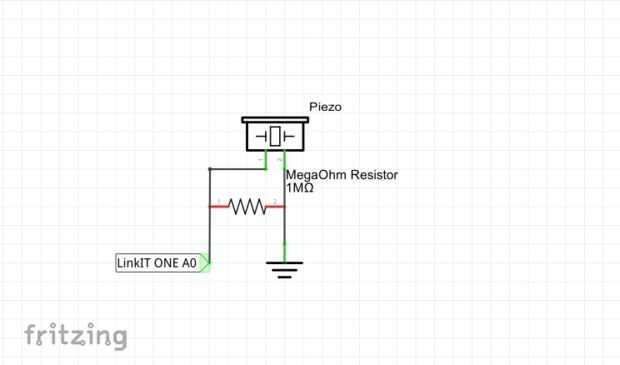

Además, es bueno conectar una resistencia de 1 megaohm en paralelo con el elemento piezoeléctrico para limitar el voltaje y corriente producido por el piexzo y para proteger la salida analógica.
