Smallsword coreografía camisa (4 / 9 paso)

Paso 4: Colocar lilypad y poder

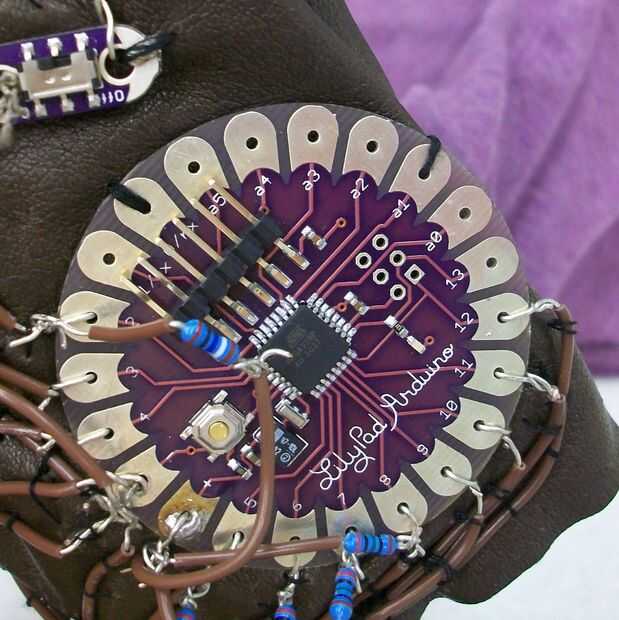

Arduino será cosido en la parte posterior del guante.  La ubicación específica de la arduino dependerá de la longitud del guante que utiliza.  Para el alto guante utilizado para este proyecto, el arduino cómodamente cerca del final del guante, en el centro del antebrazo.  Asegúrese de que tiene espacio para cables por todos lados de arduino.  Seleccionar unos pocos pins--dos es suficiente, que no va a usar y coser a través de los pernos con rosca regular para conectar el arduino con el guante.  Este proyecto sólo es necesario cualquier pines analógicos o cualquiera de los tres pines en el conector al ordenador, así que uno de los tres y un pin analógico serían buenas opciones.  Una vez más, esta foto es del producto terminado, por lo que no en este momento tendrá los cables conectar al arduino.

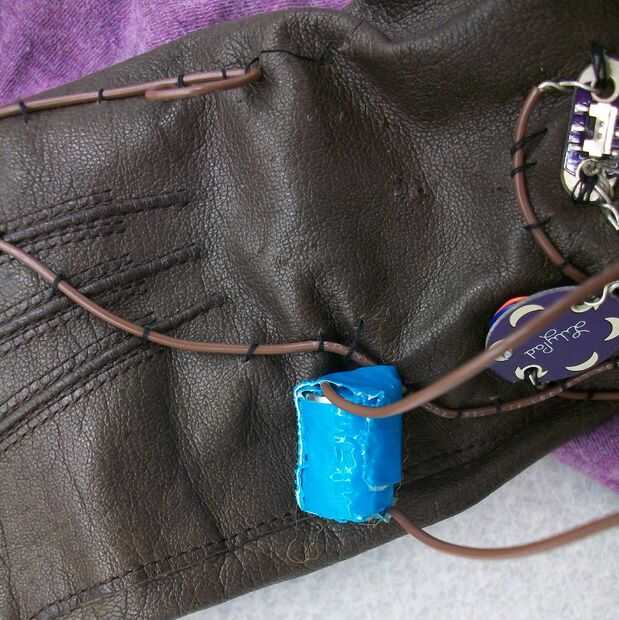

A continuación, seleccione la ubicación de la fuente de alimentación.  Las necesidades de arduino lilypad entre 3,3 y 5,5 voltios, por lo que una combinación de 4,5 voltios de las baterías de botón de 1,5 voltios es una opción conveniente.  (Tres baterías AAA o AA también funcionaría, pero serían más pesado y más difícil de coser).  Para el caso de una batería casera fácil de quitar, cinta el botón tres células junto con un cable aislado conectado a cualquiera de los extremos de la pila.  Conecte los cables adecuados para el + y - los pernos de energía en el arduino.  Presione el botón pequeño en el arduino, que es un botón de reset; el LED en el tablero debe parpadear una vez si la energía está conectada correctamente.  Retire los cables de corriente, cosa de la energía al lugar deseado en el guante (tal vez más cerca de los dedos en el dorso de la mano) a continuación, confirme que puede volver a conectar los cables.  No necesita alimentación conectado para la prueba o coser en otros componentes, por lo que puede ser más fácil dejar los cables que desconectar temporalmente el arduino.
