Smallsword coreografía camisa (5 / 9 paso)

Paso 5: Controla el dedo

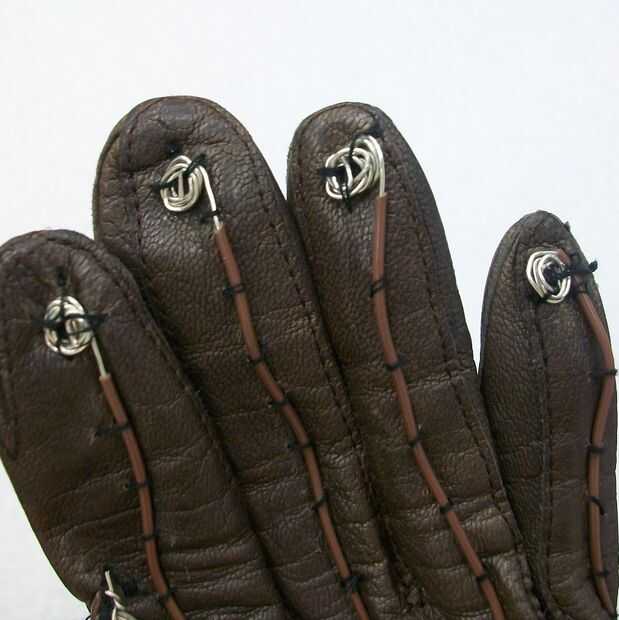

Para este proyecto, la impedancia del hilo conductor fácilmente disponible se determinó que era demasiado alto para las longitudes de los cables utilizados.  En cambio, se utilizaron cables estándar.  Los alambres flexibles, como las utilizadas en los auriculares sería probablemente más cómodos de usar en general.  Para los dedos, sin embargo, usando el cable estándar es conveniente.  Tira unas cuantas pulgadas en el extremo de un trozo de alambre y gire firmemente alrededor de un par de alicates para formar una espiral.  Quitar las pinzas y exprimir la espiral plana.  Debe tener un tamaño de un guisante botón conductora en el extremo del alambre.  Mida la longitud del cable necesario para ir de una punta de los dedos a su pin de control deseado en arduino (usado 5-8 para los cuatro dedos), teniendo en cuenta la necesidad de ir alrededor de la muñeca de la palma.   Cree un quinto cable para el pulgar y mida la longitud necesaria para conectar este cable a tierra.

Coser los cables en el guante al bucle alrededor de cada conductor, con lazos espaciados aproximadamente 1/2 pulgada aparte.  Coser a través de la piel, si usas guantes de cuero, puede ser algo difícil; Si encuentras que está doblando la aguja, utilice una aguja de bordado, que es más gruesa.  Retuerza los extremos de los cables en las clavijas del interés y aplanar el alambre alrededor del perno para hacer una conexión sólida.  Conecte un cable corto de conexión con el conector positivo de la arduino; necesita conectar varias resistencias a la energía positiva.  Conecte un resistor de aproximadamente 200 ohmios para cada uno de los pines de entrada (nota que esto sólo será para los cuatro dedos y no para el pulgar).  Conecte el otro extremo de cada una de estas resistencias el desde el pin positivo.  Puede que desee utilizar aislamiento ha despojado de otros cables para aislar la resistencia lleva unos de otros.

Ahora prueba tu conexión.  Programar el arduino para encender el LED en el tablero en cuando ninguna de las patillas Lee bajo; Esto corresponde a una conexión entre uno de los dedos y el pulgar.
