Paso 6: Conectar LEDs
![]()
![]()

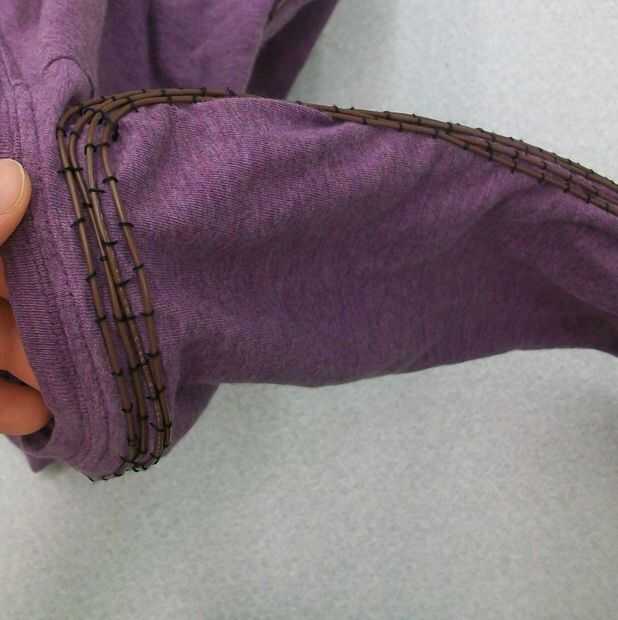

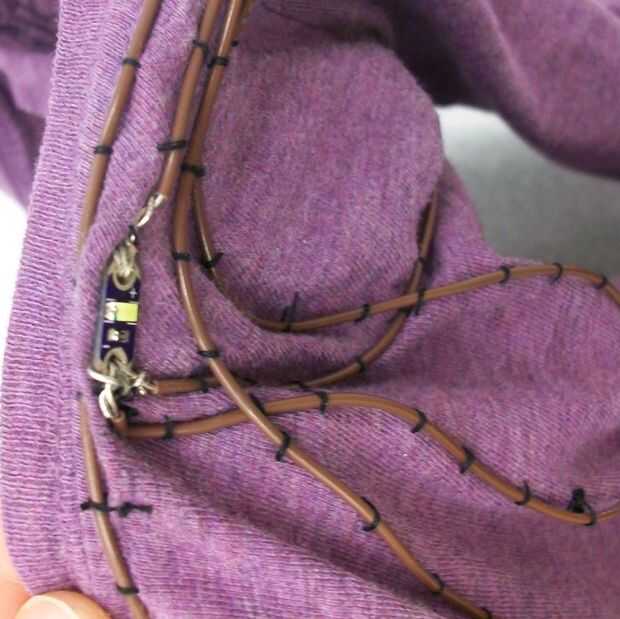

Para utilizar los LEDs en la camisa en lugar de la Junta, tenemos que conectar a los pines. He usado pernos de 9-12 para este propósito, controlar pin 9 con el pin 5, 10 el perno con el pin 6 y así sucesivamente. Todos los cables de tierra se conecten entre sí, cosa tan cables en una plaza en la camisa de conectar todos los pines de tierra juntos. Coser los cables sobre el uso de hilo de rosca estándar, bucle alrededor de ellos como antes. Si está utilizando los alambres flexibles, esta es una parte que desea utilizar usando el cable regular está bien pero hace la camisa y bastante difícil. Luego coser un cable desde el conector de tierra en la esquina superior izquierda de la camisa hacia abajo la manga para el conector de tierra de la arduino. Asegúrese de que los cables van en la parte inferior del brazo, desde la parte superior del guante no está conectada a la manga para facilitar la extracción de la camisa. Me pareció más fácil coser los cables alrededor de la parte posterior del hombro y luego lleve el brazo a la muñeca, entonces alrededor de a arduino. Luego coser un hilo de cada uno de los cables positivo baja por el brazo y conectarlo al arduino. Me pareció más fácil de coser verticalmente desde el LED izquierdo inferior horizontal de la luz LED derecha superior y diagonalmente desde la parte inferior derecha LED tal que todos los cables eran generalmente paralelos.
Programa de arduino para establecer alto pin 9 al pin 5 es bajo, el pin 10 a alto cuando el pin 6 es baja, y así sucesivamente. Prueba la camisa haciendo conexiones entre cada uno de los dedos con el pulgar y asegurándose de la correcta LEDs se iluminan. Asegúrese también que usted puede poner la camisa y despegar sin desplazar los alambres.
