Paso 3: Montaje de cableado
Alarma:

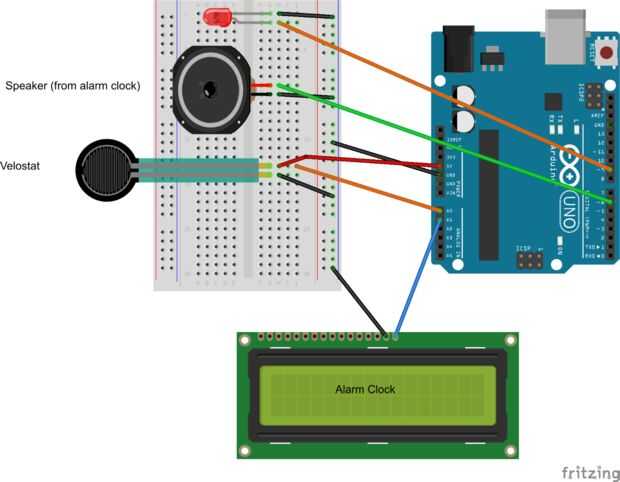

Desde el lado de la señal del despertador Conecte la línea de alimentación a un pin analógico (hemos utilizado el pin A3) y el otro a la línea de tierra. Por el lado de altavoz Conecte un lado a tierra y el otro a un pin PWM (hemos utilizado el pin 6). En el fritzing diagrama asumir sólo la pantalla LCD es el reloj de alarma.
Velostat:
Un lado de la velostat debe conectarse a tierra mediante cable. El otro lado se debe conectar a 5V de alimentación en la placa Arduino y el otro cable conectado a un pin analógico (hemos utilizado el pin A0).
LED:
Al cable el LED Conecte el extremo más largo a un pin PWM (hemos utilizado pin 9) y el otro extremo a la línea de tierra.
Nota: Más adelante, vamos conectar y conectar varios leds en la placa Arduino. Esto se hará en la misma forma que el solo LED (arriba).
Prueba de la alarma / altavoz:
Este paso es esencial. Es importante probar la alarma altavoz / luz para probar la conectividad antes de continuar. Se utilizó un simple código de luz LED para probar esto. Este es un ejemplo de código utiliza para probar el LED y desde el altavoz y el LED están conectados a través de Arduino (ver foto), se apagarán al mismo tiempo.
Código:
int led = 9; // the setup routine runs once when you press reset:void setup() { // initialize the digital pin as an output. pinMode(led, OUTPUT); } // the loop routine runs over and over again forever: void loop() { digitalWrite(led, 255); // turn the LED on (HIGH is the voltage level) delay(1000); // wait for a second digitalWrite(led, LOW); // turn the LED off by making the voltage LOW delay(1000); // wait for a second }
