Smart Appliance Switch (4 / 5 paso)

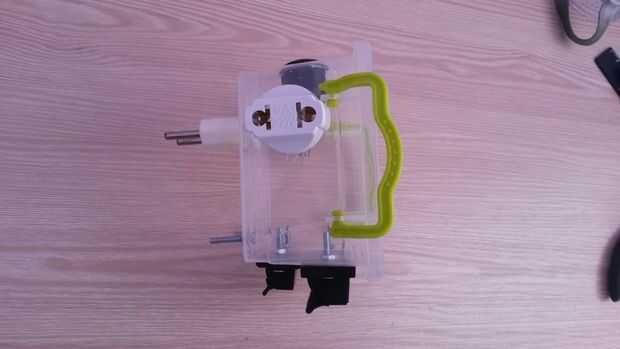

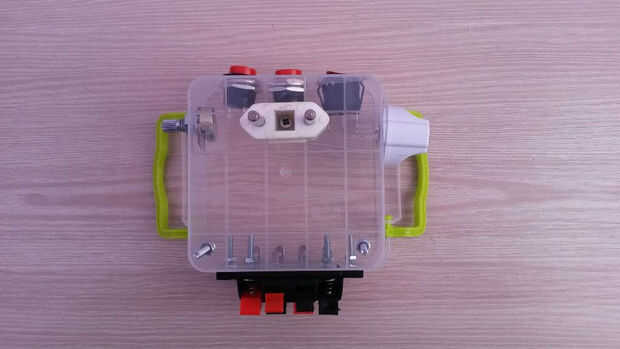

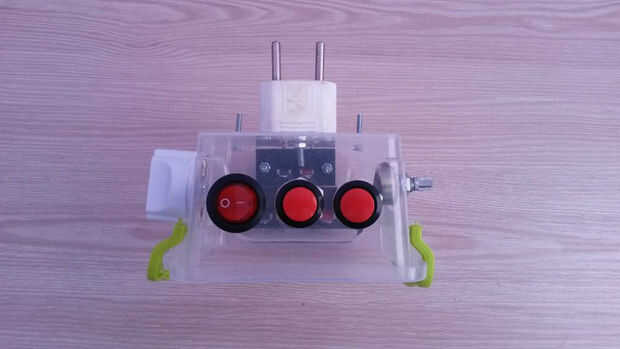

Paso 4: Montaje caso

Todo es bastante sencillo. Si es necesario, realizar los ajustes para su conveniencia, por ejemplo, si es zurdo.

Es buena idea usar protoshield, donde bien puede soldar resistencias y cables.

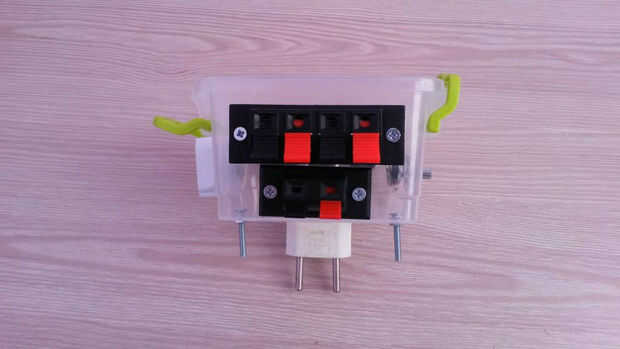

En la parte inferior del dispositivo usar 4 y la placa terminal de altavoces estéreo de 2 vías, con él usted puede fácilmente colocar o retirar y fotocélula y PIR.

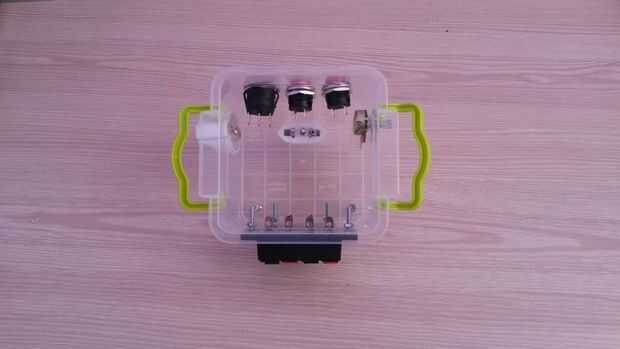

En los lados hice unos agujeros para el aire, porque el adaptador de corriente se calienta cuando está en uso.

No olvide que necesita alambre de mayor diámetro para conectar todas las partes a través de que alta tensión fluirá. Si no estás seguro, tomar los cables que se utilizan normalmente para conectar sus casa tomas.

No te olvides de aislar todos los contactos dentro del aparato. También recomiendo soldar todo.

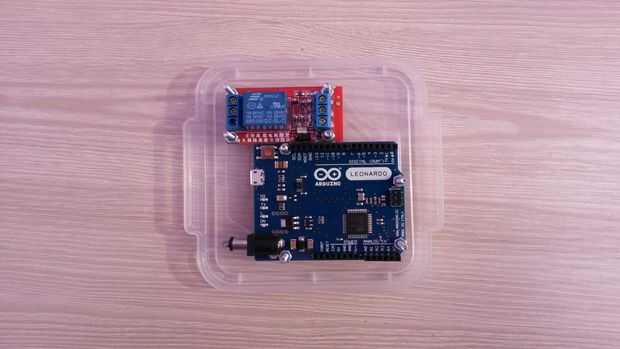

Hay algunas piezas de metal que puede tocar aún cuando el caso está cerrado (por ejemplo, tornillos con el cual os adjunto Arduino y el relé a la tapa). Realmente es una buena idea utilizar tornillos de plástico. En mi caso cuando todo terminó, aisló los demasiado.

Por último, no debe ser piezas de metal que se pueden tocar con su cuerpo. Este dispositivo no está conectado a tierra, así que mejor no a riesgo.
