Paso 2: Diagrama del circuito

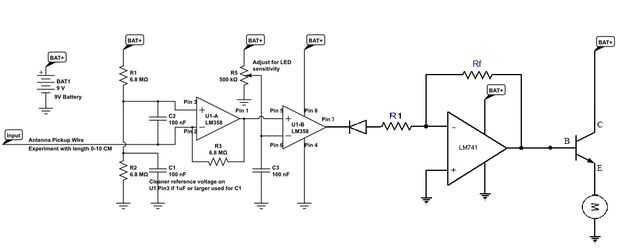

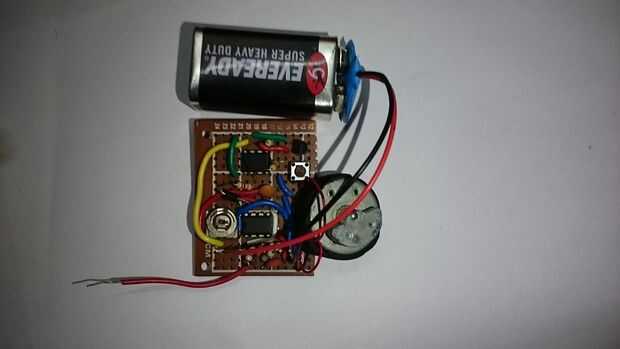

Necesita hacer el circuito como se muestra arriba.
El circuito anterior se puede distinguir en tres partes diferentes.
En primer lugar, la señal primaria detección de circuito, el segundo es invertir amplificador con Opamp LM741and la tercera parte es un circuito de conmutación mediante transistores.
Más información sobre el funcionamiento y la fabricación del primer circuito se da en el siguiente enlace https://www.seattleu.edu/scieng/ece/laboratory/cel...
Este enlace le ayudará básicamente con trabajo del circuito detector y determinar la longitud de la antena y los valores de las resistencias y la pre-
Para la segunda parte del circuito es decir invirtiendo amplificador puede encontrar más información en el siguiente enlace http://www.circuitstoday.com/inverting-amplifier-u...
Básicamente es necesario seleccionar los valores de Rf muy alta en comparación con el valor de R1 para que la ganancia del amplificador es alta y esto ayudará en conmutación el transistor en el estado. (Tengo R1 usado como 1K y Rf como 10K)
