Paso 1: Concepto diagrama

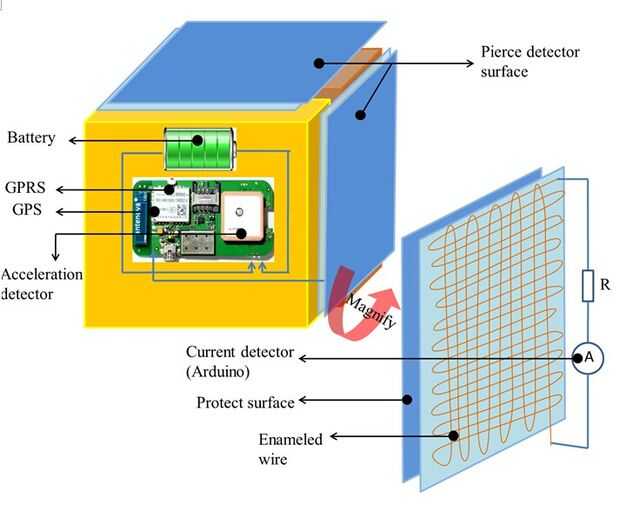

La figura es el diagrama de concepto que mejor ilustran la solución de los problemas y necesidades. El sistema está encerrado en las parcelas. Consta de tres partes: la Junta STM32, la placa Arduino y el alambre esmaltado. La Junta STM32 integra cuatro módulos individuales: el GPS, el GPRS, theGSM y el acelerómetro. Figura X muestra la conexión de cada componentes lógicamente.
1 detección de accidente
La aceleración se mide con respecto al tiempo. El diagrama de flujo muestra la detección de accidentes accidente. Cuando la aceleración se convierte en mucho más grande en un intervalo de tiempo pequeño y disminuye agudamente después el intervalo de tiempo, el impulso es un valor grande en tal circunstancia. Se grabarán las coordenadas GPS y se enviará un mensaje de advertencia al usuario.
2 Pierce detección
La señal actual se mide por el Arduino. Cuando el alambre esmaltado es conductor, la señal de E/S detectada por el Arduino es 1; Si bien se rompe, la señal sería 0 en lugar de otro. En tal caso, también se grabarán las coordenadas GPS y se enviará el mensaje de advertencia al usuario. Figura X muestra cómo se construye el circuito.
