Paso 3: Plan de electrónica

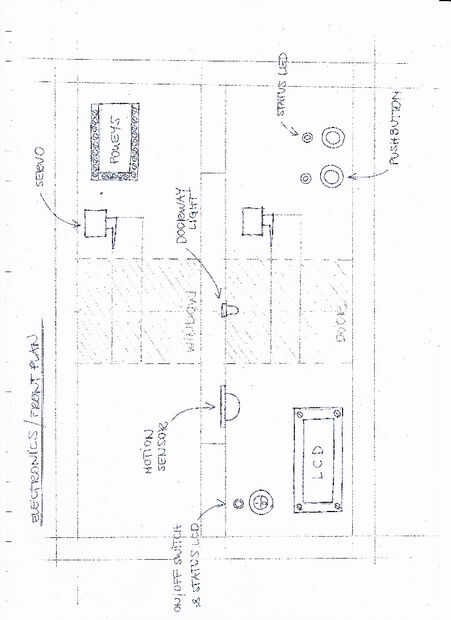

Electrónica montada en la parte delantera de la casa. Encendido / apagado interruptor se utiliza para activar o desactivar el controlador PoKeys, también hay un LED de estado. Pantalla LCD muestra los Estados de todos los sistemas instalados; calefacción, ventilación, iluminación, había automatizado de puertas y ventanas y un sistema de alarma de seguridad, que será controlado por los 2 botones a la derecha. Botón rojo se utiliza para encender el sistema de alarma y el botón verde se utiliza para apagar el sistema de alarma. Correspondiente LED muestra el estado del sistema de alarma. Servos se utilizan para abrir la puerta y una ventana.
Tenga en cuenta que el controlador de PoKeys está montado en la cara de la placa, por lo que es visible desde el frente.

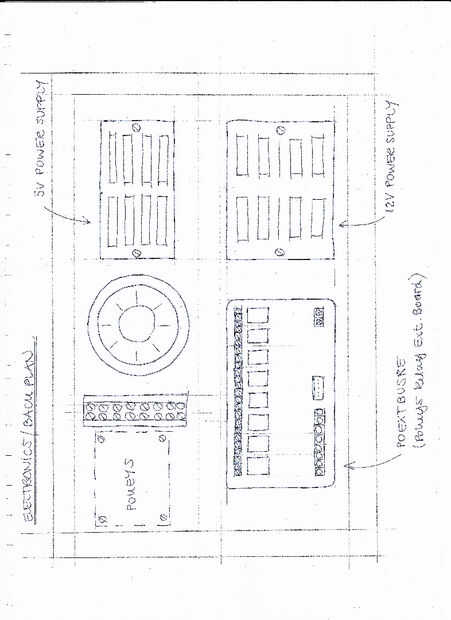

Parte trasera de una casa. Los dispositivos electrónicos están instalados en una pieza no transparente de plástico. Habrá 2 fuentes de alimentación; 5V y 12V, un tablero de extensión relé PoKeys, conexiones a tierra y un cuerno. Para evitar la tierra cuestiones relacionadas con la, asegúrese de que conecte todos los terrenos con un alambre de mayor diámetro. 0, 5mm 2 debe hacer muy bien. Práctica para hacerlo es para que la distancia de los jardines del dispositivo a la tierra actual tan corta como sea posible. Con cable a tierra, no viajan de un dispositivo a otro. En su lugar hacer una topología de estrella y conectar los dispositivos al centro de dicha estrella, desde allí continuar a tierra real con alambre que tiene un diámetro mayor. Línea discontinua muestra la posición de montaje del regulador de PoKeys en el otro lado de la Junta de PVC (interior de la casa, visible desde el frente).

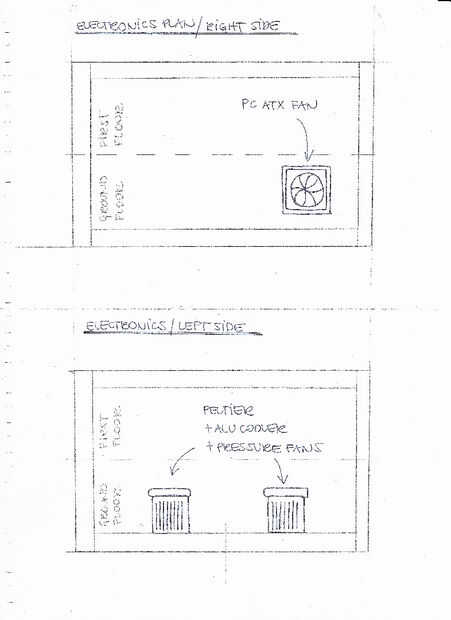

En el lado izquierdo, se colocan 2 Peltiers. Con el fin de reducir la corriente necesaria, conectados en serie. Desde Peltiers uso actual más que pequeños dispositivos electrónicos, te aconsejo usar alambre de diámetro de al menos 1 mm 2. Debe instalar los ventiladores en el cada lado de cada Peltier para mejorar la circulación del aire por los disipadores de aluminio.
Con el fin de entregar correctamente aire fresco en la casa y para ayudar a eliminar el calor de la casa, instale el ventilador en el lado opuesto de Peltiers. Alambre de tal manera que empuja el aire fuera de la casa.

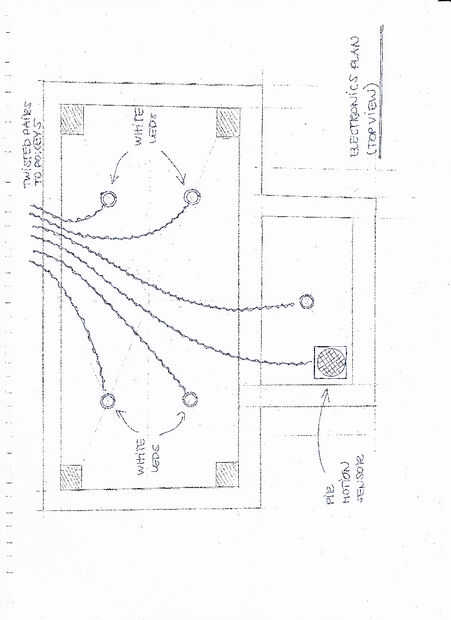

Por último pero no menos importante, hay un techo, equipado con iluminación LED. En la puerta principal encontrará también módulo de sensor de movimiento PIR. Que se utilizará para abrir automáticamente las puertas, cuando alguien acerca a frente de la casa y para alarmar con fines de seguridad.
