Paso 5: programación

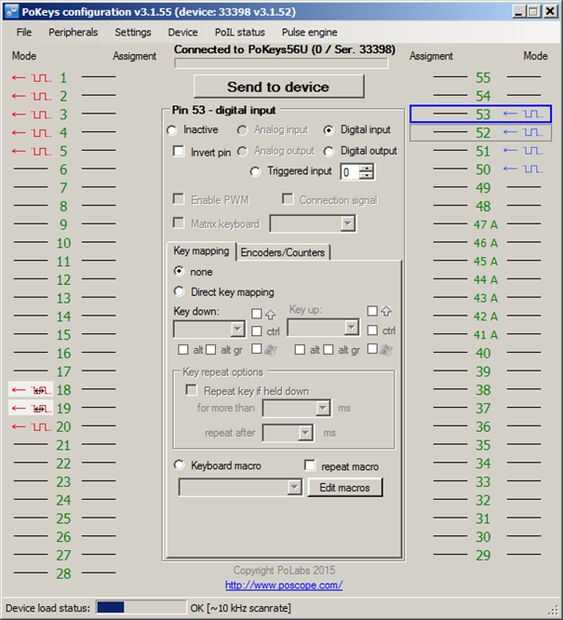

He probado cada componente conectado a casa inteligente en la aplicación de PoKeys. En la interfaz de usuario he levantado todas las entradas y salidas. LED y Piezo se fijan como salidas digitales (1,2,3,4,5,29), servo motores vienen configurados como salidas PWM (18,19), pulsadores, interruptor on/off y un módulo de sensor de IR son como entradas digitales. Resto de los componentes se conectan a la placa de relé de extensión PoExtBusRE.

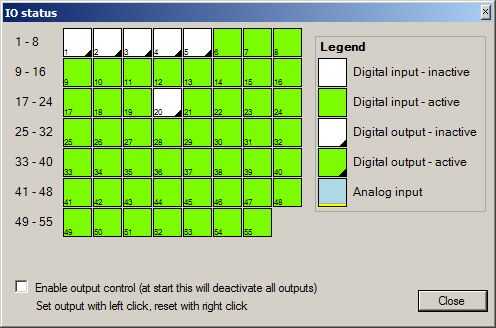

He probado entradas y salidas de PoKeys en los periféricos--> salidas y entradas digitales. Negro marca en un azulejo significa que el pin en el PoKeys es configurado como salida. De lo contrario es una entrada. Cuando de color verde, la entrada-salida está activo, si es inactivo.

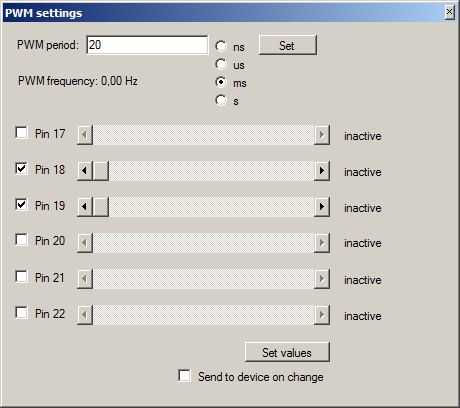

He probado el servo motores (puerta y ventana) en periféricos--> configuración del PWM. He establecido el período PWM en 20 ms y utiliza un control deslizante para cambiar el tiempo de ciclo. Ciclo de trabajo de 0-2ms hace que el servo girar de 0 a 180°.

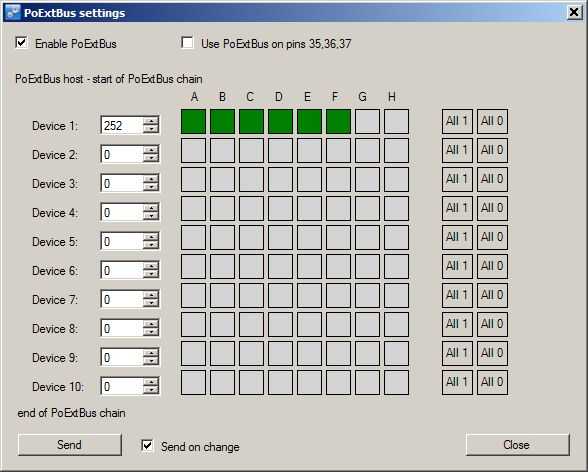

He probado los componentes (calentadores de Peltier, las de ventilación, sirena de alarma) que se conectan a la extensión de placa de relé PoExtBusRE en los periféricos--> ajustes de PoExtBus. Clic izquierdo la salida se enciende (verde). En el clic derecho la salida va apagado (gris).
PIN IN/OUT - DESCRIPCIÓN
------------------------------------------
01 - SALIDA - LED BLANCO
02 - SALIDA - LED BLANCO
03 - SALIDA - LED BLANCO
04 - SALIDA - LED BLANCO
05 - SALIDA - BLANCO LED (PORCHE)
18 - SALIDA - SERVO (VENTANA)
19 - SALIDA - SERVO (PUERTA)
20 - SALIDA - PIEZO
50 - PULSADOR VERDE ENTRADA-
51 - ENTRADA - ROJO PULSADOR
52 - ENTRADA - IR SENSOR DE MOVIMIENTO
53 - ENTRADA - INTERRUPTOR DE ENCENDIDO/APAGADO
RE1 - SALIDA - CALENTADOR PELTIER
RE2 - SALIDA - CALENTADOR PELTIER
RE2 - SALIDA - SALIDA DE PRESIÓN
RE3 - SALIDA - SALIDA DE PRESIÓN
RE4 - SALIDA - SALIDA DE PRESIÓN
RE4 - SALIDA - SALIDA DE PRESIÓN
RE5 - SALIDA - ATX PC VENTILADOR
RE6 - SALIDA - SIRENA DE ALARMA
PoBlocks programación

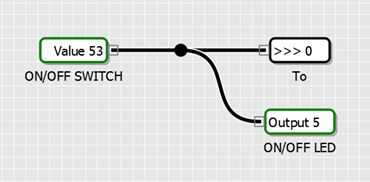

El interruptor ON/OFF es la condición principal para que todo funcione. Cuando indicación ON OFF el LED encenderá.

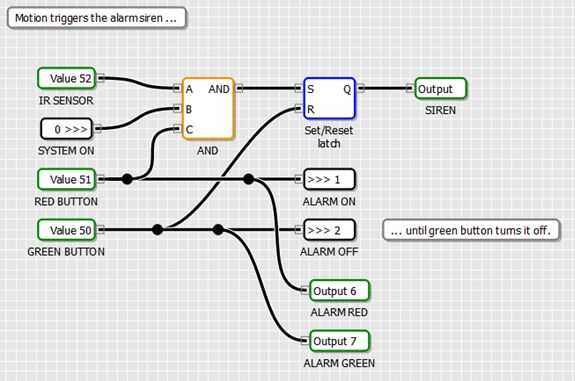

Sistema de alarma se enciende con el botón rojo. Cuando enciende, se puede accionar la sirena de alarma por sensor de movimiento en el porche. Alarma puede reposicionarse con el botón verde. El LED rojo y verde le indicará el estado del sistema de alarma.

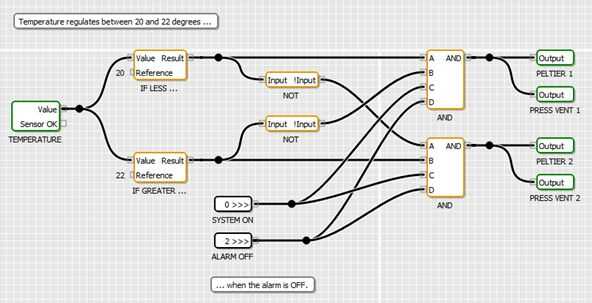

La temperatura se regula entre 20 y 22 grados centígrados. Se cambia la polaridad de los 2 Peltiers por la Junta de expansión de relés PoExtBusRE. Una polaridad hace calor, otro para enfriar. En orden para la regulación de temperatura trabajar, el sistema debe estar en y alarma apagada (asistentes). Cuando la alarma está activada (personas no presentes), la regulación de la temperatura no funcionará.
Cuando se pone oscuro, las luces se encenderán automáticamente. Hay dos condiciones para que eso suceda. Alguien tiene que ser home (sistema de alarma) y el horario tiene que ser en. Calendario se establece que sólo se encenderán luces de hasta 22:00, cerrará automáticamente. Cuando está activada la alarma ON (salimos de la casa) las luces se apagarán automáticamente.
