Paso 6: Cableado de la barra LED

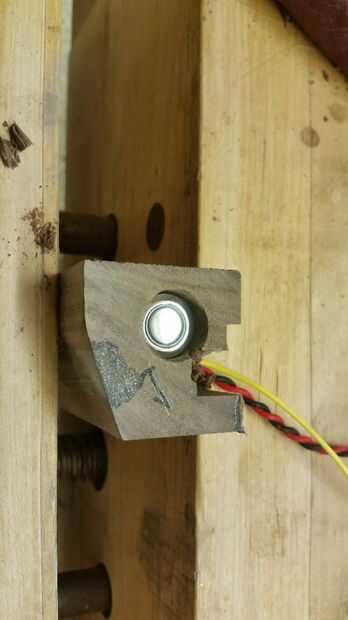

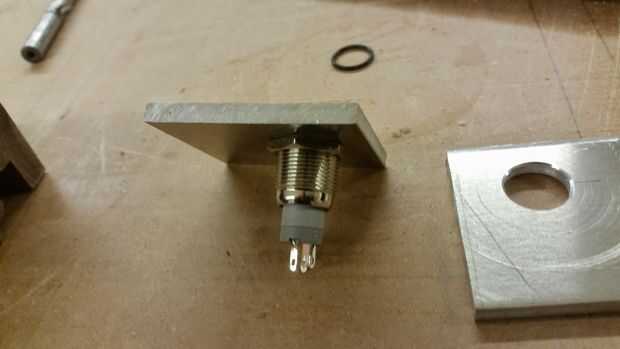

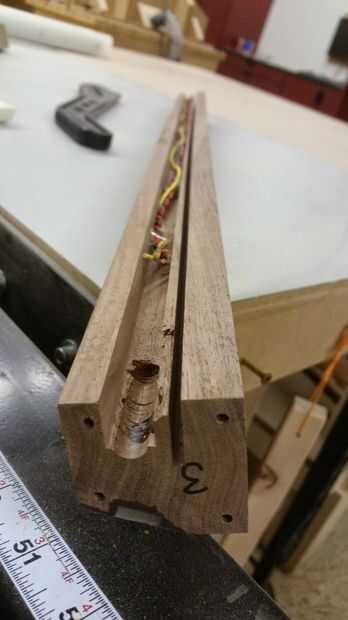

Ahora que ya tienes las tapas en su lugar, puede utilizar los agujeros de la placa para posicionar los agujeros necesarios para el despacho en el botón y el cable. Marque el centro con una broca forstner mientras el lugar estaba en lugar, quita la placa y taladrar un agujero más grande sligtly el botón (deje un espacio para la tuerca de montaje de panel) y un agujero un poco más grande para la salida de cable también.

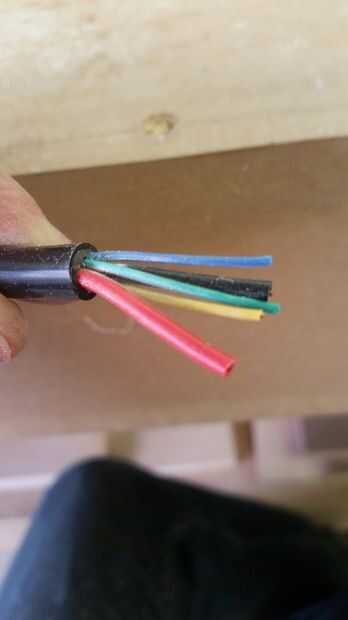

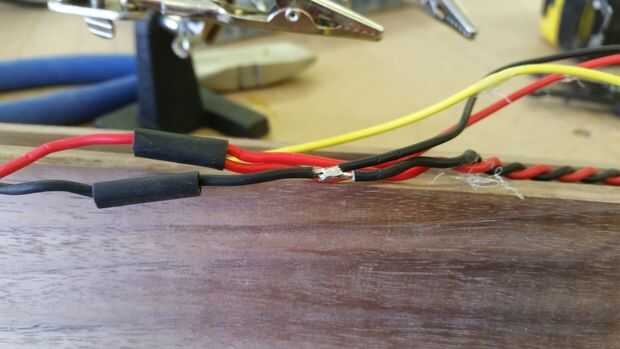

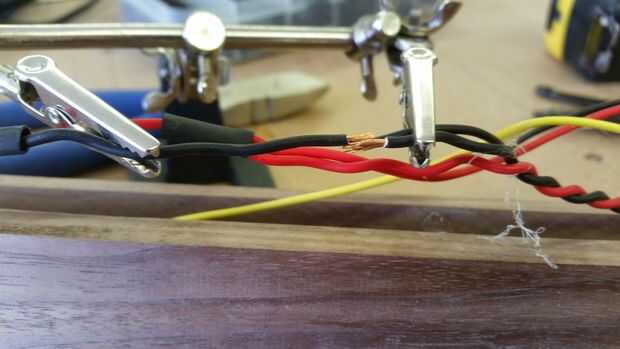

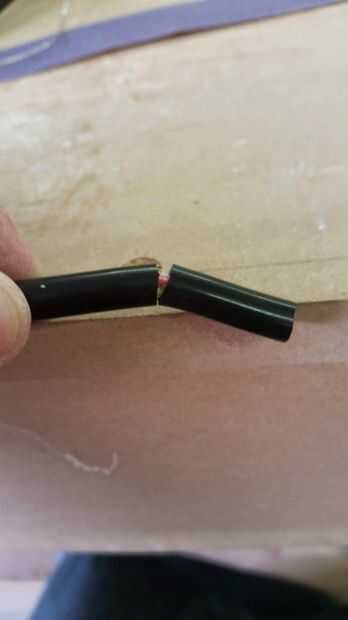

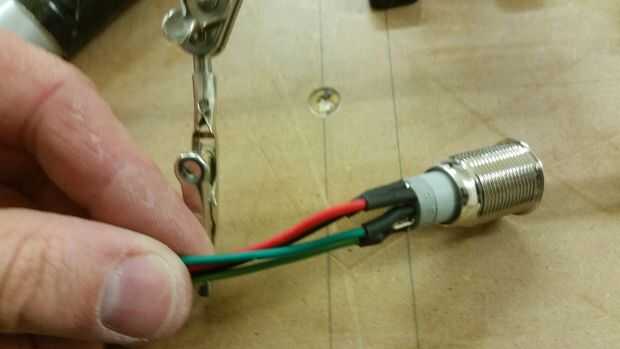

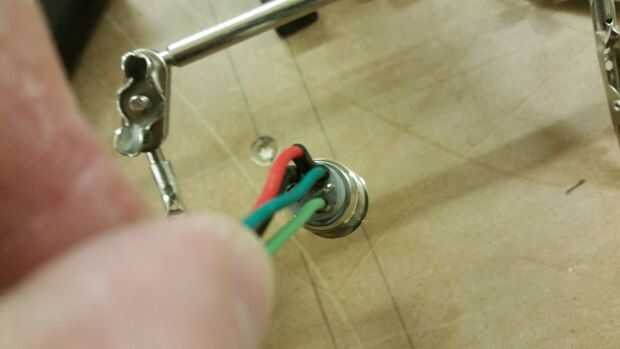

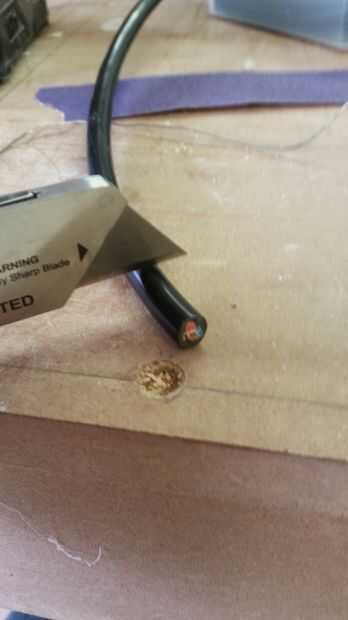

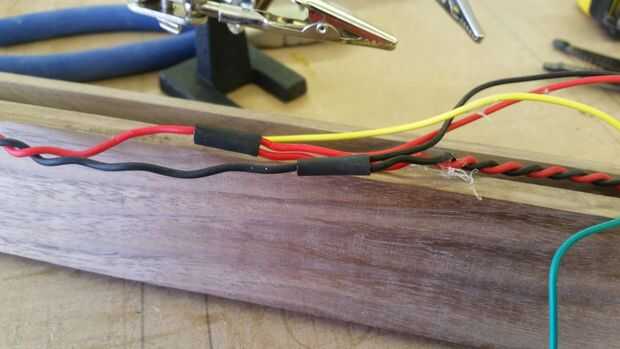

A continuación necesitará iniciar el cableado. El LED debe conectarse con tierra en un lado del interruptor (para poder usar el pullup interna en el arduino a obtener un estado interruptor determinista) y el otro regresar la señal a arduino. Entonces usted necesita una salida Digital de Arduino a la retroiluminación LED y un terreno en el otro lado. De la soldadura, luego cubra con termo retráctil cada junta que haces. Todas las conexiones será bastante inaccesibles después de la instalación, así que hacer bien la primera vez. Un extremo del cable a través de la placa de salida de alimentación y recorte nuevamente la carcasa así que usted puede soldar las conexiones. Si usted sucedió el mismo cable que hice la compra, tiene dos cables de calibre más pesados para la alimentación y tierra y tres cables de señal fina. Elegir una estrategia para colores de los cables y quedarte con él. Mina había documentado en un trozo de MDF.
