Paso 1: Piezas y montaje
todo el proyecto se puede hacer libre de soldadura con el uso de hembra a macho cables de puente (no tóxico)
.

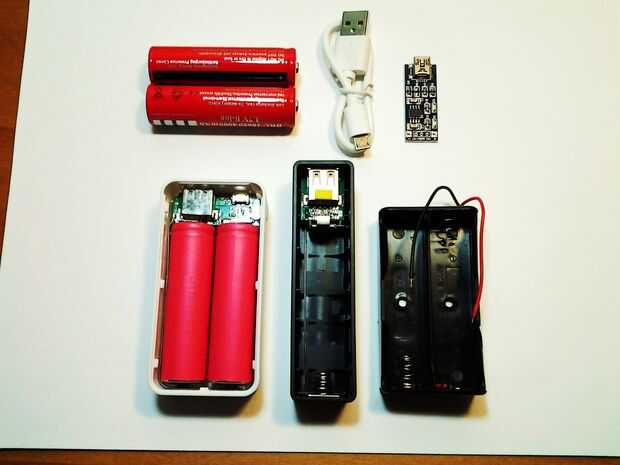

Banco de potencia (titular de la BATT. + charger)
(opcional)

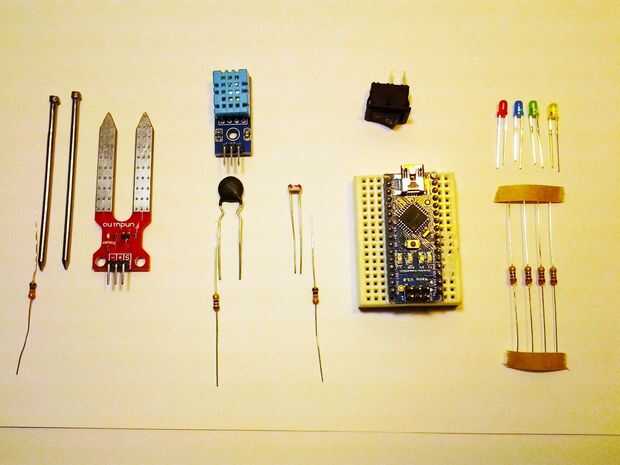

LEDs de 3 mm (verde, azul, amarillo, rojo)
resistencias (4 x 220 ohmios 1/4W)
.

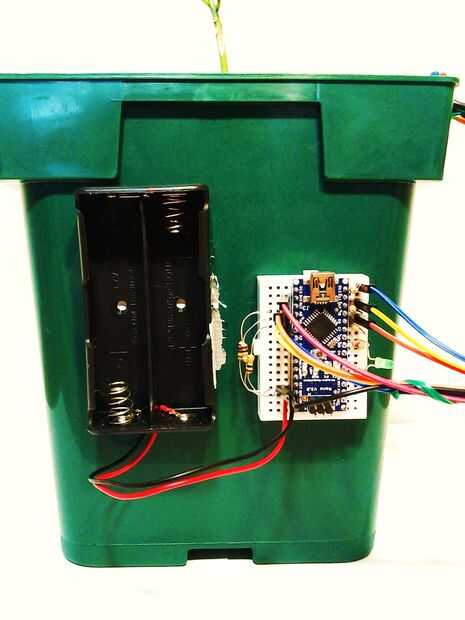

Coloque el Banco de potencia y la placa a la maceta con cinta de doble cara.

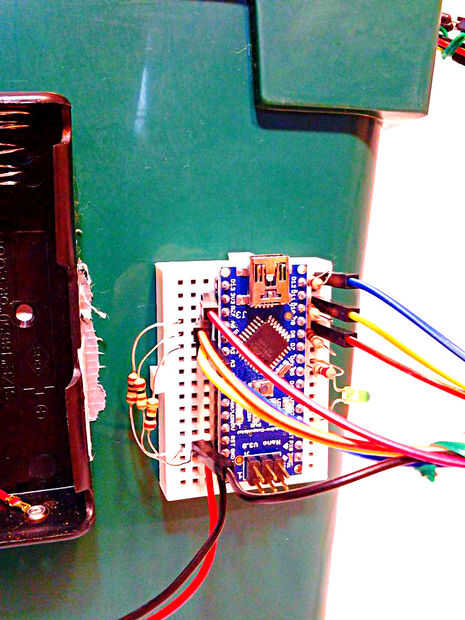

lugar de arduino en el protoboard. para encender, puedes simplemente enchúfelo en a lo powerbank via cable usb incluido - también puede agregar que el opcional cambia aquí para controlar manualmente la operación.
.
el sensor 3 han construido en resistencias, así que usted puede simplemente enchufarles a arduino.
enchufe en el pin positivo del sensor (+) > 3c3 en arduino
enchufe el pin negativo del sensor (-) a > GND de arduino
cables de enchufe en los datos del sensor (pin 3) a > A0 (temperatura) A2 A1 (luz) (agua) sobre arduino
.
conectar en la notificación de 3mm LED.
primero se debe introducir resistencias de 220 ohmios a D8, D12, D10 y D5 en arduino y entonces;
conectar la resistencia D12 > azul pata positiva del LED
conectar la resistencia D10 > amarillo pata positiva del LED
conectar la resistencia de D8 a > rojo pata positiva del LED
conectar la resistencia D5 > pierna positiva de LED verde
conectar las patas negativas de LEDs > GND de arduino
.
a continuación vamos a subir el código y prueba/ajustar el sistema de... >
*aviso que estoy tratando de costumbre construir mi propio dispositivo sensorial que contiene todos los 3 sensores dentro, trabajando en 3D el exterior de la impresión. para obtener más información sobre cómo crear uno, puedes leer mi profundo post. simplemente puede dejar los módulos de luz y temperatura en la placa si no quiere crear un dispositivo sensorial. y sólo tiene que utilizar los cables de puente para los sensores de agua para llegar a la tierra.!
